Convertidor de Nivel lógico de 4 canales 5V a 3.3V

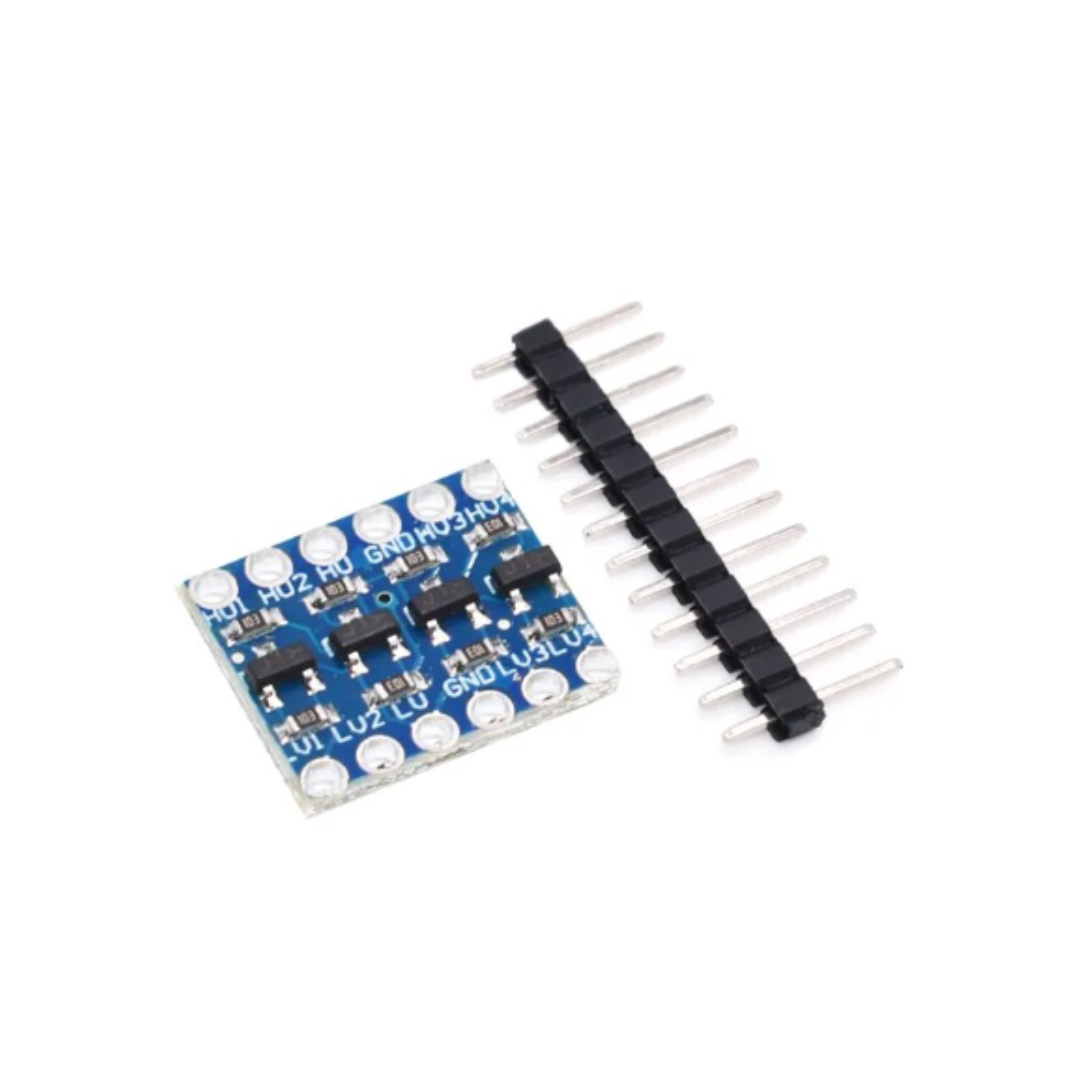

Es un pequeño módulo que sirve para acoplar sistemas digitales que trabajen a 3.3V con otros sistemas digitales que trabajen a 5V, el convertidor es bidireccional, por lo tanto se pueden acoplar sistemas de 3.3V a 5V y viceversa, esto permite una comunicación entre dispositivos eficaz y segura.

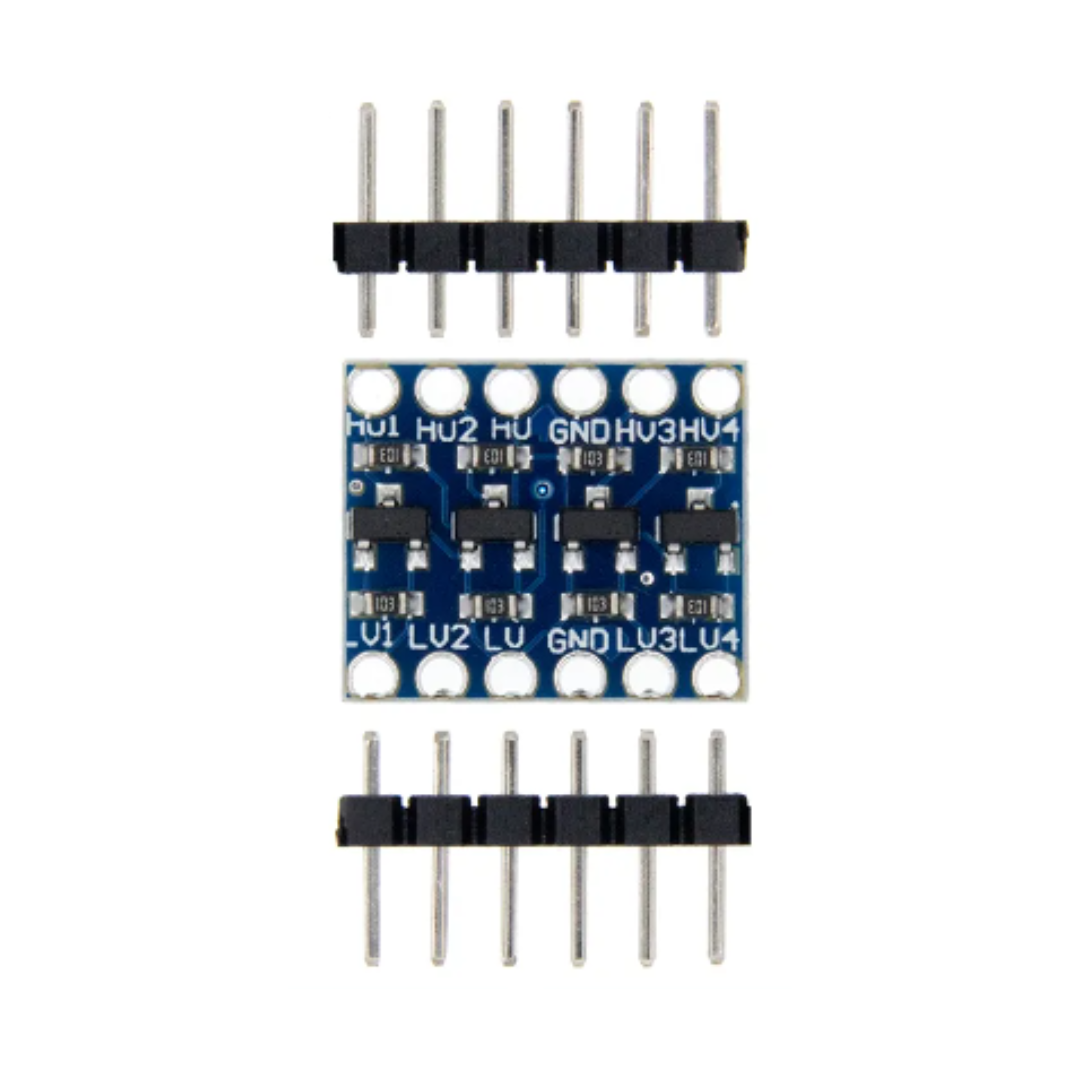

Cada canal de ese módulo se compone de un pin de alto voltaje de referencia (HV) y un pin de bajo voltaje de referencia (LV), los pines HV son para las entradas / salidas de 5V, mientras que los pines LV son las entradas / salidas de 3.3V. Pero si el modulo tiene 4 canales, ¿Por qué tiene 5 pines HV y 5 Pines LV? Cada pin viene enumerado y el número indica el canal al que pertenece, es decir, el pin HV1 pertenece al canal uno. En el caso de los pines que no vienen enumerados, estos pines son para alimentación, cuando uses este módulo debes de tener un voltaje de alimentación de 5V y 3.3V para alimentar estos dos pines (HV y LV).

También el convertidor de nivel lógico es capaz de acoplar protocolos de comunicación como UART, I2C, o SPI a través de sus 4 canales. Es ideal para acoplar microcontroladores o circuitos integrados con otros dispositivos digitales que manejan distintos niveles de voltaje y puede ser conectado fácilmente a protoboards o PCB.
