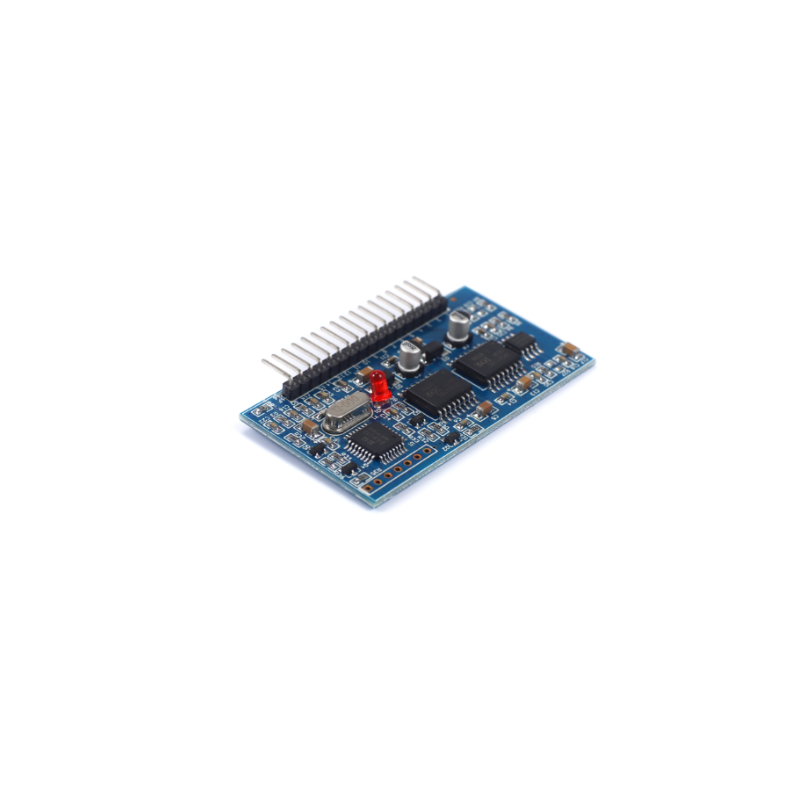

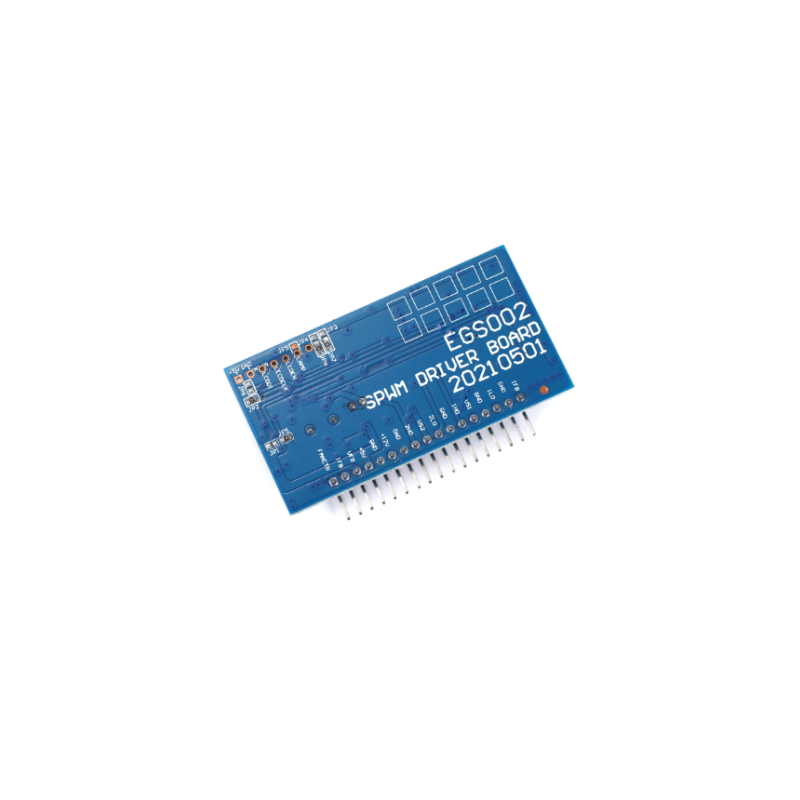

EGS002 Modulo Inversor Senoidal SPWM + LCD EG8010 + IR2110 DC-DC a DC-AC

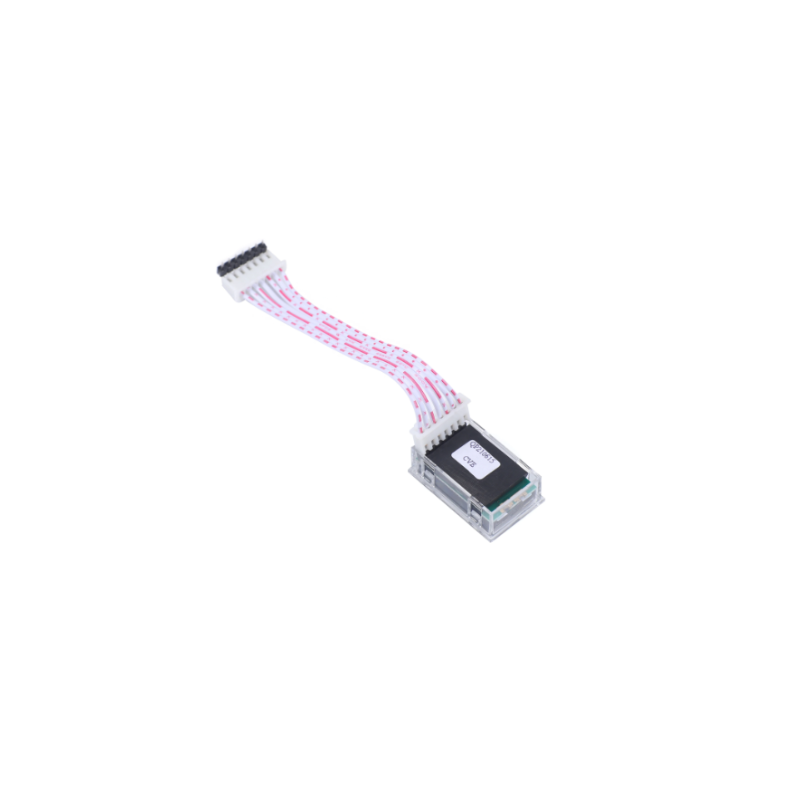

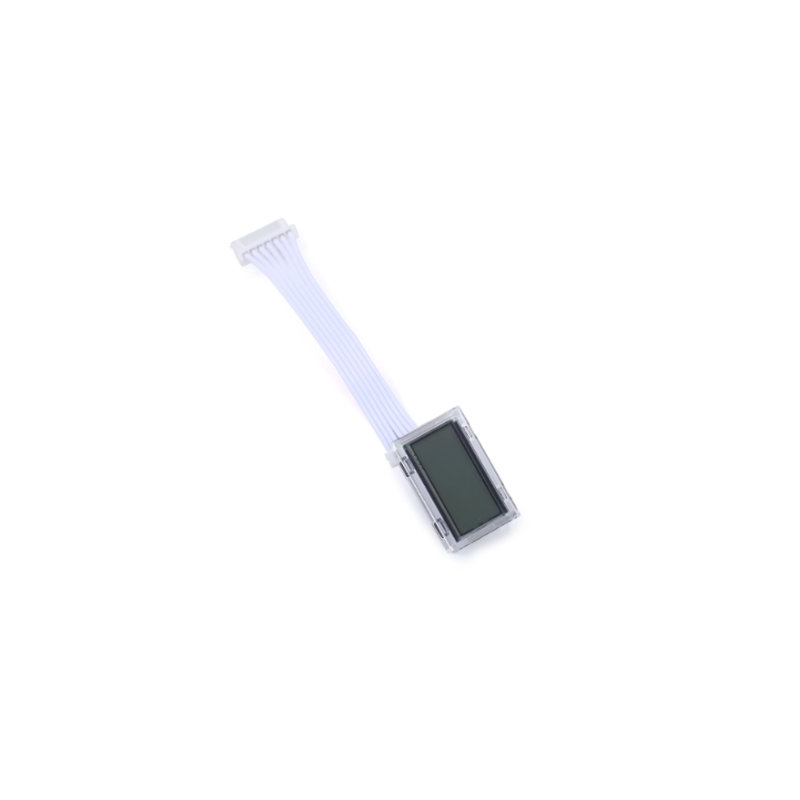

EGS002 modulo inversor senoidal SPWM es un driver controlador de inversor de onda senoidal pura de 50Hz o 60Hz y control de zona muerta. Se utiliza en arquitectura de conversión de potencia de dos etapas DC-DC-AC o como transformador de frecuencia DC-AC de una sola etapa. El EGS002 modulo inversor senoidal Incluye pantalla LCD y cables de conexión.

Módulo:EGS002 Inversor Senoidal SPWM

Chip´s: EG8010 + IR2110

Color del PCB: Azul

Voltaje de alimentación (VCC): 5V DC

Interfaz de comunicación serial RS23

Salida de onda sinusoidal pura

Frecuencia: 50Hz / 60Hz

Modulación unipolar y bipolar

Oscilador de cristal: 12 MHz

Sobretensión, baja tensión, sobre corriente, función de protección de sobrecalentamiento

PWM Frecuencia portadora de 23.4 KHz

Pin de modo de arranque suave que establece el tiempo de respuesta de 1S

Dimensiones: 61.9mm x 32.7mm

Aplicaciones del modulo EGS002:

Inversor de onda sinusoidal pura monofásica

Inversor PV

Sistema UPS de alimentación ininterrumpida

Inversor de energía eólica

Sistema generador Digital

Alimentación IF

Controlador de velocidad de motor monofásico

Regulador de onda sinusoidal

Regulador de onda sinusoidal

Inversor monofásico

Generador de onda sinusoidal
