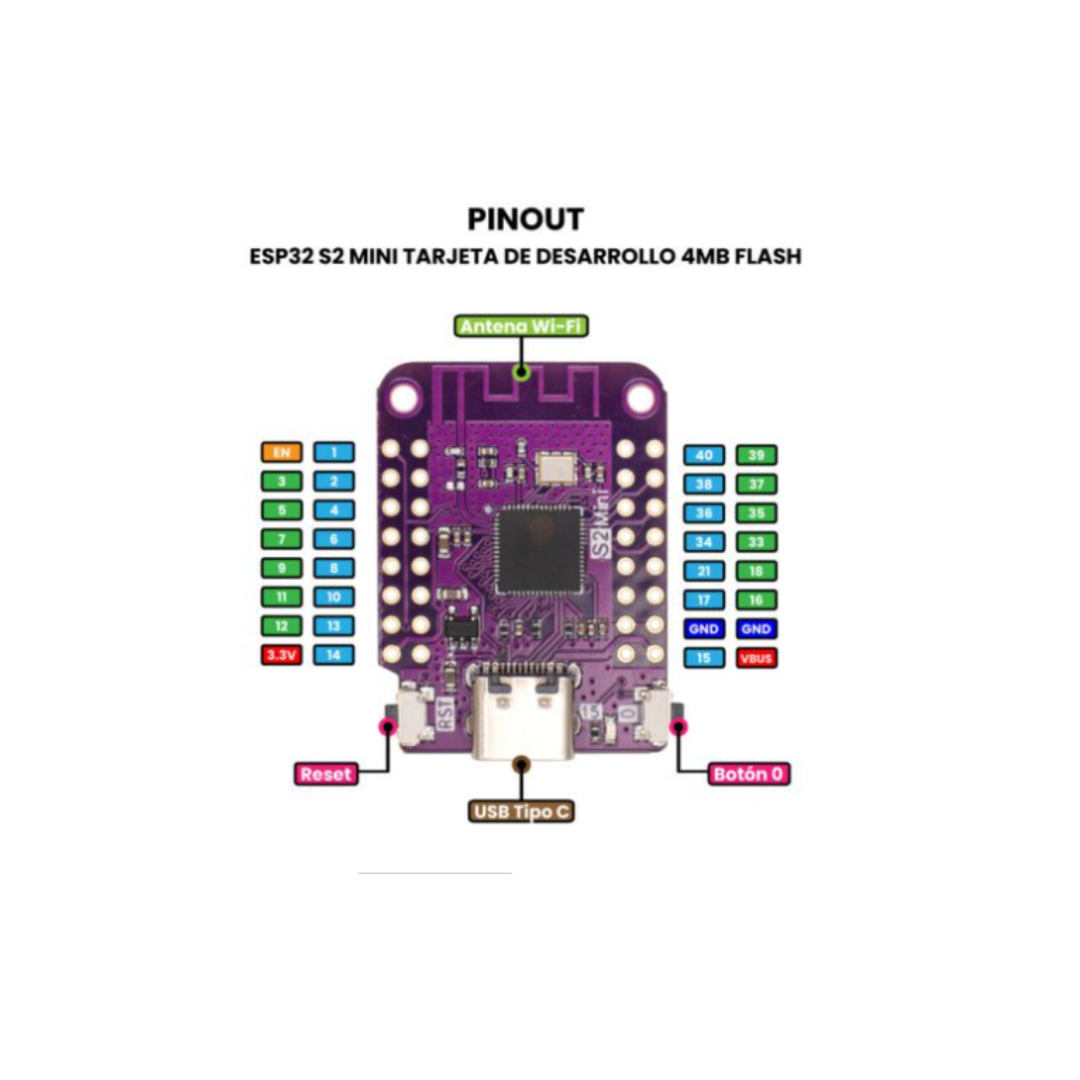

ESP32 S2 Mini Tarjeta de Desarrollo 4MB Flash

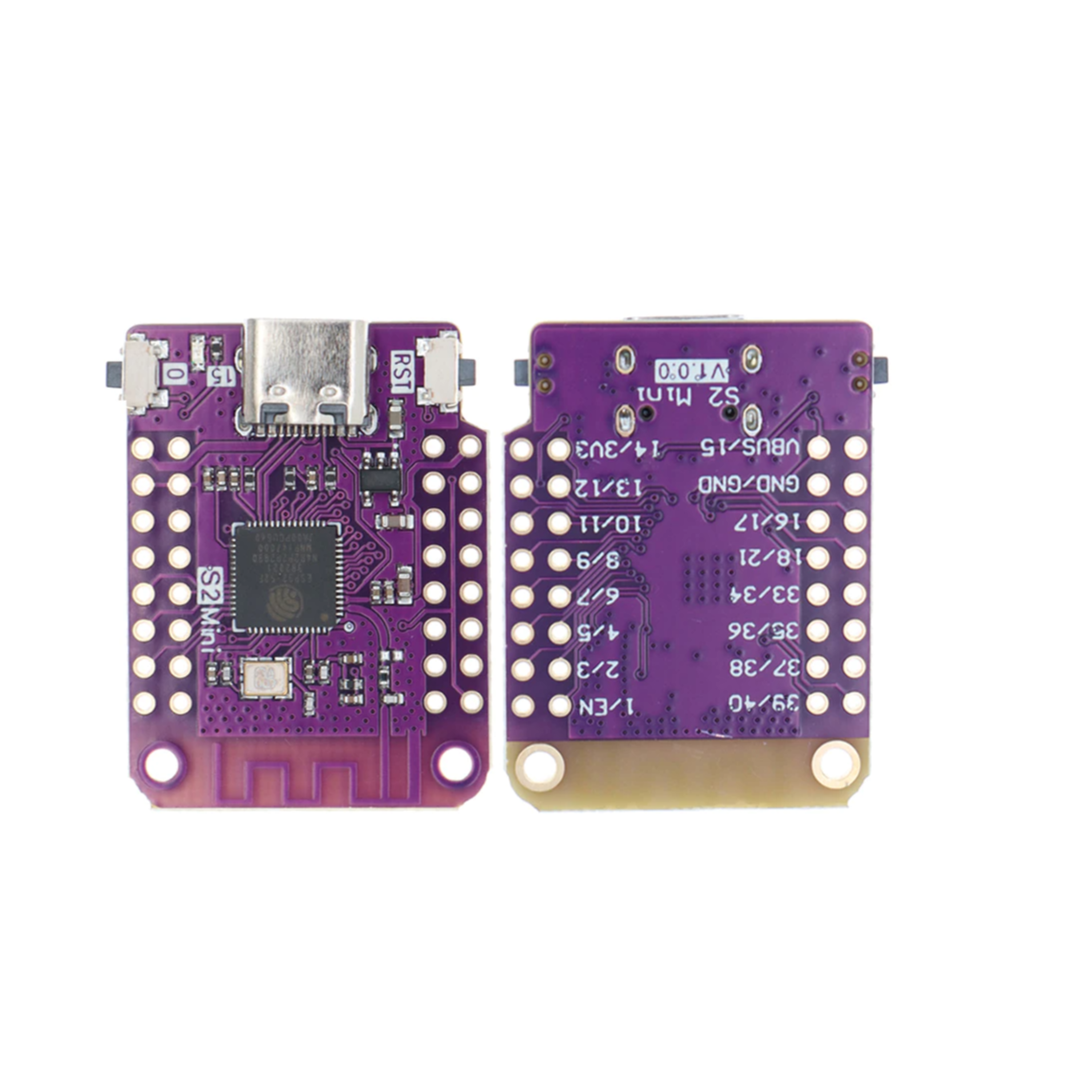

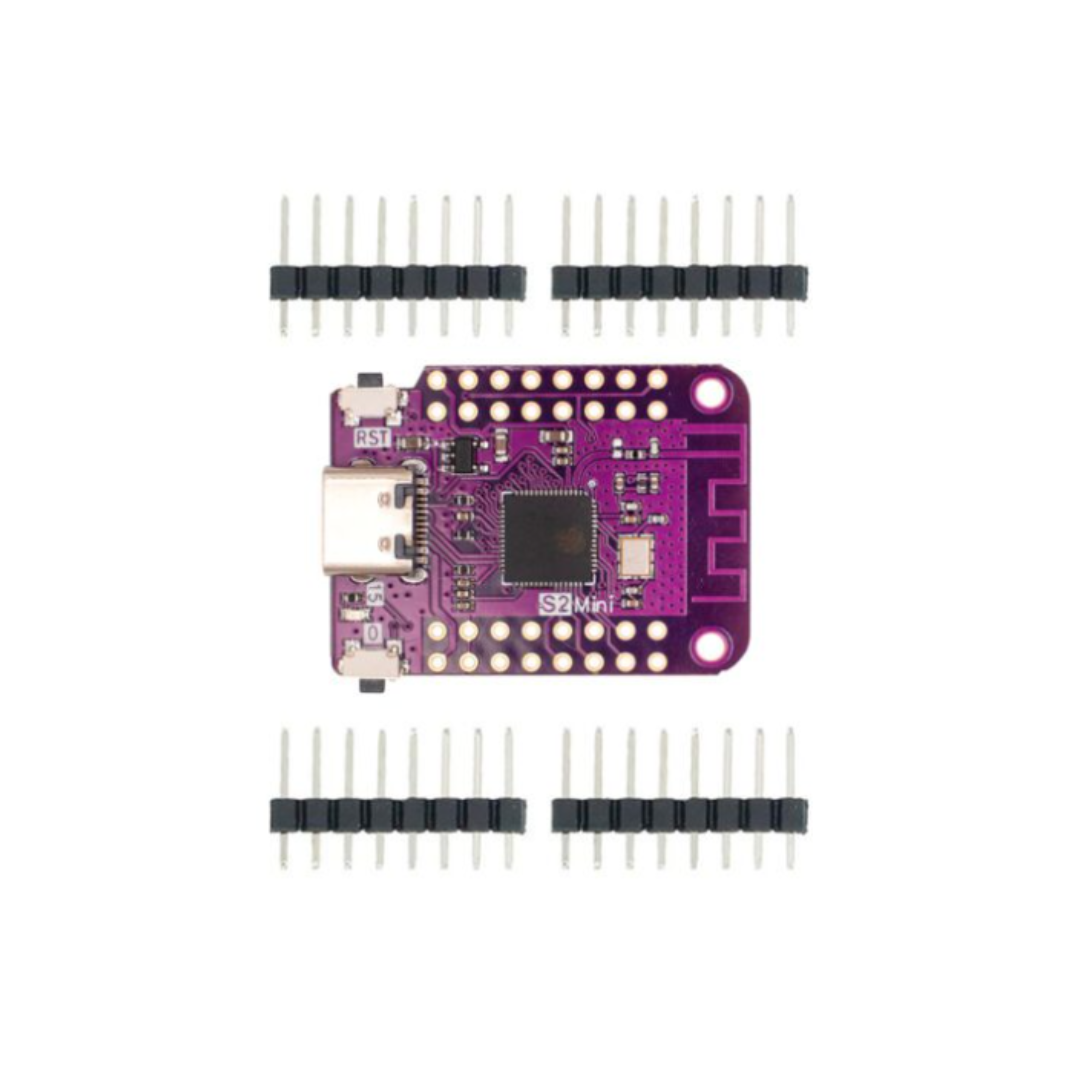

ESP32 S2 Mini es una mini tarjeta de desarrollo basada en el chip de Expressif ESP32-S2FN4R2, la cual está diseñada con una interfaz USB tipo C y soporte Wi-Fi.

incluye 27 pines de entradas/salidas e interfaces ADC, DAC, I2C, SPI, UART, USB OTG. También es compatible con mini shields LOLIN D1 y se puede programar a través de Micropython, Arduino, CircuitPython y ESP-IDF.

ESPECIFICACIONES

Modelo: ESP32 S2 Mini

Chip integrado: ESP32-S2FN4R2

Memoria:

Flash: 4 MB

PSRAM: 2 MB

Número de entradas/salidas: 27

Voltaje de entrada: 5V USB tipo C

Voltaje de operación: 3.3V

Interfaces compatibles:

ADC

DAC

Entradas/Salidas de detección táctil

SPI

I2S

I2C

UART

RMT(TX/RX)

Controlador,LED PWM

USB OG

Sensor de temperatura interno

Velocidad de reloj: 240MHz

Firmware por defecto: MicroPython

Dimensiones: 34.3 mm x 25.4 mm

Peso: 5.31 g

INFORMACIÓN ADICIONAL

¿Cómo programar la tarjeta de desarrollo ESP32 S2 Mini usando Arduino IDE?

Para utilizar la tarjeta con Arduino IDE deberás realizar los siguientes pasos:

1. Abrir Arduino IDE. Si no lo has instalado descárgalo directamente de la pagina de Arduino, instalar la versión ejecutable no instalar la versión portable.
2. Copiar el siguiente URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
3. Dirigirse a la pestaña de Arduino llamada “Archivo”.
4. Dar clic en “Preferencias”.
5. Dirígete al Gestor de URLs Adicionales de Tarjetas:
6. En la casilla pegar la URL. Si hay otra URL colocar una coma al final, dar un espacio y pegar la URL.
7. Dar clic en Ok.
8. Ir a la pestaña de Arduino llamada “Herramientas”
9. Dar clic en “Placa:”  y después a “Gestor de tarjetas…”
10. Saldrá una ventana, buscar las placas “esp32 by Espressif Systems” e instalarlas.

Para comprobar la instalación de las tarjetas ESP32 en Arduino IDE y cargar códigos a la placa realiza lo siguiente:

1. Ir a la pestaña de Arduino llamada “Herramientas”
2. Dar clic en “Placa:”
3. Seleccionar ESP32 Arduino y buscar la placa LOLIN S2 MINI
4. Después conectar la placa al PC.
5. Ir nuevamente a “Herramientas” y seleccionar el puerto COM que le asigno la PC a la placa.
6. Listo ya podrás cargar los códigos que realices.

Nota: Si el programa no carga directamente a la placa tendrás que poner en modo de programación la placa antes de cargar el código, para poner en modo de programación realizar lo siguiente:

Mantener presionado el Botón 0.

Presiona el botón Reset.

Suelta el Botón 0 cuando escuches el sonido de reconección del dispositivo USB de tu computadora.
