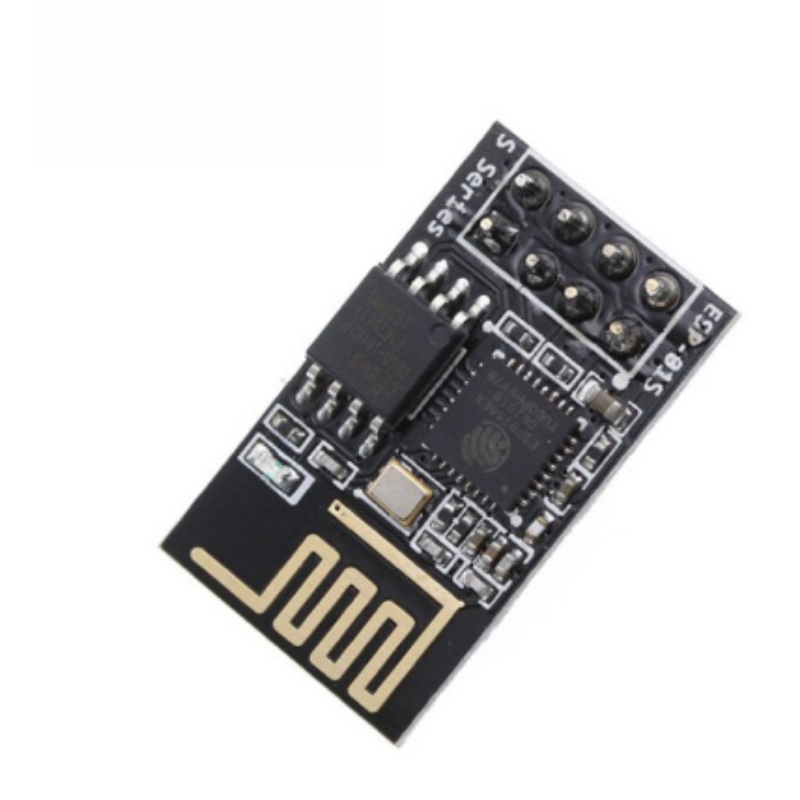

Esp8266 Esp-01S

ESP8266 es un chip altamente integrado. Ofrece una solución de red Wi-Fi completa y independiente, que le permite alojar la aplicación o descargar todas las funciones de red Wi-Fi de otro procesador de aplicaciones.

ESP8266 tiene potentes capacidades de procesamiento y almacenamiento a bordo que le permiten integrarse con los sensores y otros dispositivos específicos de aplicación a través de sus GPIOs con un desarrollo mínimo frontal y una carga mínima durante el tiempo de ejecución. Su alto grado de integración en chip permite un mínimo de circuitos externos, y toda la solución, incluido el módulo frontal, está diseñada para ocupar un mínimo Área de PCB.

Características:

SDIO 2,0 SPI UART

Paquete QFN de 32 pines

Integrados de RF interruptor balun 24dBm PA DCXO y PMU

Procesador RISC integrado, Memoria en chip e interfaces de memoria externa

Procesadores integrados/banda base

Gestión de calidad del servicio

Interfaz I2S para aplicaciones de audio de alta fidelidad

Reguladores lineales de baja caída en chip para todos los suministros internos

Arquitectura de generación de reloj libre de espuria patentada

Motores WEP, TKIP, AES y WAPI integrados

Soluciones

Compatible con APSD para aplicaciones VoIP óptimas

Algoritmo de cancelación de ruido espuria patentado para integración en aplicaciones SOC

Compatible con interfaz de coexistencia Bluetooth

RF autocalibrado para garantizar un rendimiento óptimo en todas las condiciones de funcionamiento

Cero fábrica de

Sin componentes externos RF

Las especificaciones

802,11 b/g/n

Wi-Fi directa (P2P) de-AP

Pila de protocolo TCP/IP integrado

Interruptor TR integrado, balun, LNA, amplificador de potencia y Red a juego

PLLs, reguladores, DCXO y unidades de gestión de energía integradas

+ 19.5dBm potencia de salida en modo 802.11b

Corriente de fuga de apagado de <10uA

La CPU integrada de 32 bits de baja potencia se puede utilizar como procesador de aplicaciones.

SDIO 1,1/2,0 SPI UART

Gestión de 1 × 1 MIMO 2 × 1 MIMO

Agregación de A-MPDU y A-MSDU e intervalo de protección de 0,4 ms

Despertar y transmitir paquetes en <2ms

Consumo de energía en espera de <1,0 mW (DTIM3)
