Generador De Señal Sinusoidal Triangular Cuadrada XR2206

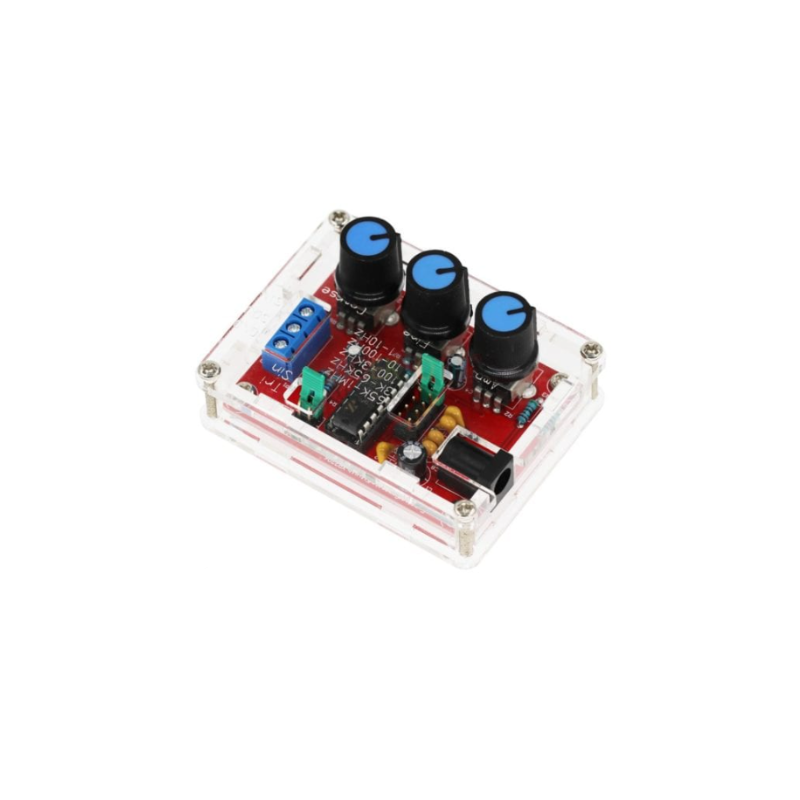

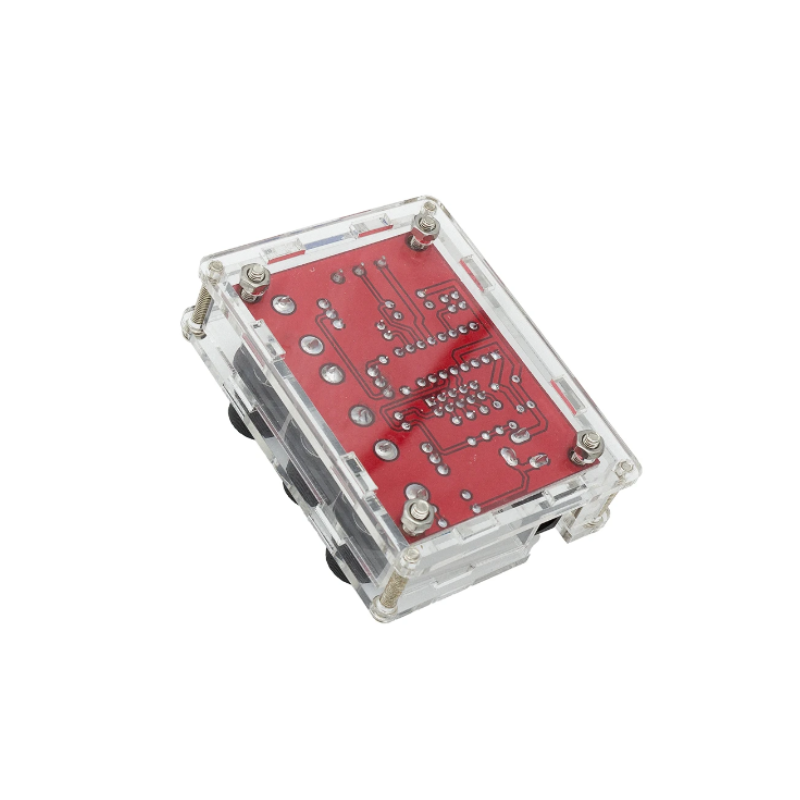

El Kit Generador de señal de función XR2206 con carcasa

El Kit Generador De Funciones XR2206 es de gran utilidad en el taller de trabajos electrónicos. A continuación una breve descripción de la utilidad de cada señal:

Rectangulares: sirven para el análisis de circuitos lógicos, distorsiones en amplificadores, inyección de señales en radios y equipos de RF.

Senoidales: con bajas distorsiones, sirven para pruebas precisas de amplificadores de audio, filtros, ecualizadores, etc.

Triangulares: sirven para pruebas de distorsiones en equipos de audio.

Caracteristicas:

Chip Principal: XR2206

Tensión de alimentación: 9-12V DC

Salidas de ondas: cuadrada, senoidal y triangular

Impedancia: 600 Ohm + 10%

Frecuencia: 1Hz – 1MHz

Onda Senoidal:

Amplitud: 0 – 3V a entrada de 9V DC

Distorsión: Menos del 1% (a 1kHz )

Planitud: + 0.05dB 1Hz – 100kHz

Onda cuadrada:

Amplitud: 8V (sin carga) a 9V DC input

Tiempo de subida: Menos de 50ns (a 1kHz)

Distorsión: Menos de 30ns (a 1kHz)

Simetría: Menos de 5% ( a 1kHz)

Onda Triangular:

Amplitud: 0 – 3V a 9V DC entrada

Linealidad: Menos de 1% (hasta 100kHz) 10mA
