Max31865 Sensor De Temperatura Y Resistencia Platino Pt100

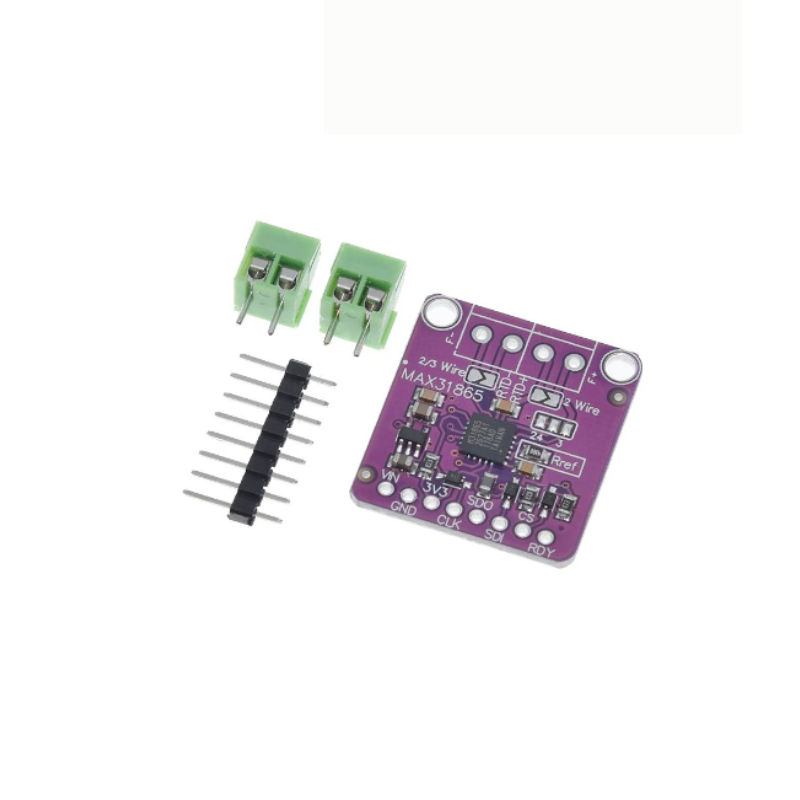

El módulo MAX31865 se puede configurar para trabajar con sensores PT100 de 2, 3 o 4 hilos. La configuración por defecto es para sensores de 4 hilos. Para usar sensores de 3 hilos se deben hacer las siguientes modificaciones: soldar los "pads" etiquetados como "2/3 Wire", cortar el puente entre los pads "24" y finalmente soldar el pad central con el pad "3". Para usar sensores de 2 hilos se debe soldar los pads etiquetados como "2/3 Wire" y "2 Wire", si bien esta configuración es muy sencilla, se debe recordar que no permite la compensación por la resistencia en el cable del sensor y debemos calibrar los valores de temperatura obtenidos. El modulo soporta sensores RTD tipo PT100 o PT1000, que se define con la resistencia de referencia: Rref. El módulo está configurado por defecto para sensores PT100, por lo que el valor de Rref es de 430 Ohm. Para trabajar con sensores PT1000 debemos cambiar la resistencia de 430 Ohm por una de 4.3K Ohm.

Los sensores RTD de platino destacan por su precisión como la mejor opción para medición de temperatura. La resistencia de los sensores RTD PT100 varía en función de su temperatura, por lo que si logramos medir el valor de resistencia podremos saber cual es la temperatura en ese instante. Sin embargo realizar esta medición no es del todo sencillo por los valores de resistencia a medir, por lo que es necesario utilizar circuitos amplificadores de precisión como el que integra el MAX31865.

Voltaje de operación: 3 - 5VDC

Resolución ADC: 15 bits (0.03125ºC)

Precisión: 0.5ºC

Tiempo de conversión: 21ms (máx.)

Interfaz: SPI

Posee agujeros para montaje

PT100:

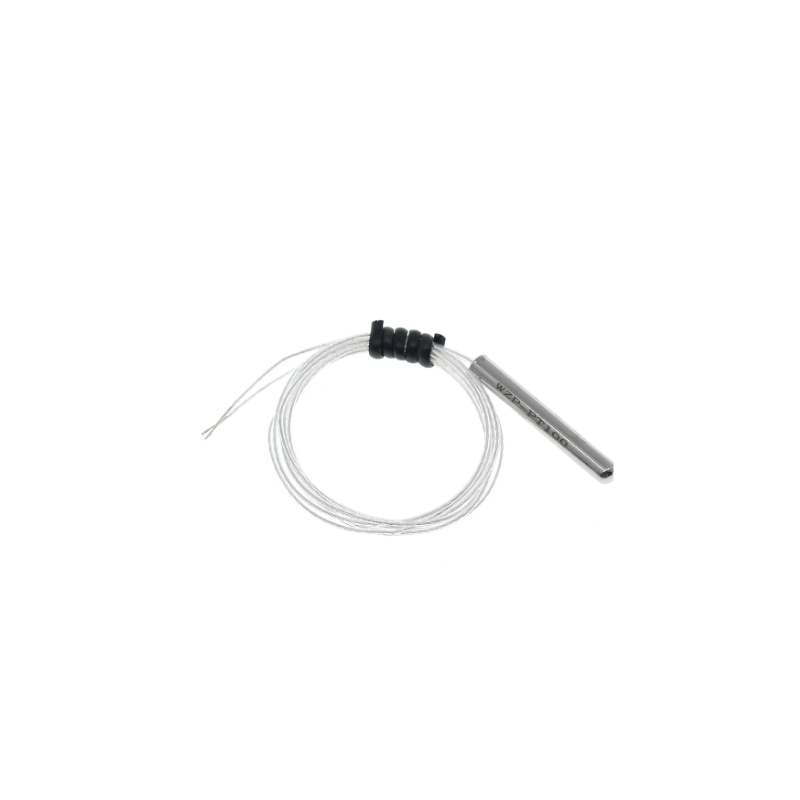

Los sensores PT100 consisten en un alambre de platino encapsulado con una resistencia de 100 Ohm a 0°C (característica principal que da nombre al sensor). La resistencia del PT100 varía en función de su temperatura, por lo que si logramos medir el valor de resistencia podremos saber cual es la temperatura en ese instante. Existen sensores PT100 de dos, tres y cuatro hilos de conexión. La configuración de dos hilos es la más sencilla.  Entre sus aplicaciones más comunes está el sensado de temperatura de tanques de agua, maquinaria industrial, aire acondicionado, control y monitoreo de procesos industriales, etc.

Los PT100 y los RTD en general superan en precisión a las termocuplas especialmente en aplicaciones de temperaturas bajas (-100°C a +200°C). Una ventaja del sensor PT100 es que al contrario que otros sensores que se degradan con el tiempo y dan lecturas erróneas, el PT100 abre el circuito y se puede saber cuando es necesario cambiarlo.

Rango de Trabajo: -100 C hasta +400 C

Conexión: 2 hilos

Longitud del cable: 0.5m

Precisión: Clase B (± 0,3 C a 0 C)

Dimensiones: D4mm x L30mm

Material de sonda: acero inox.

Protección cable: fibra de vidrio

Resistente al agua (la parte del sensor, no del cable)
