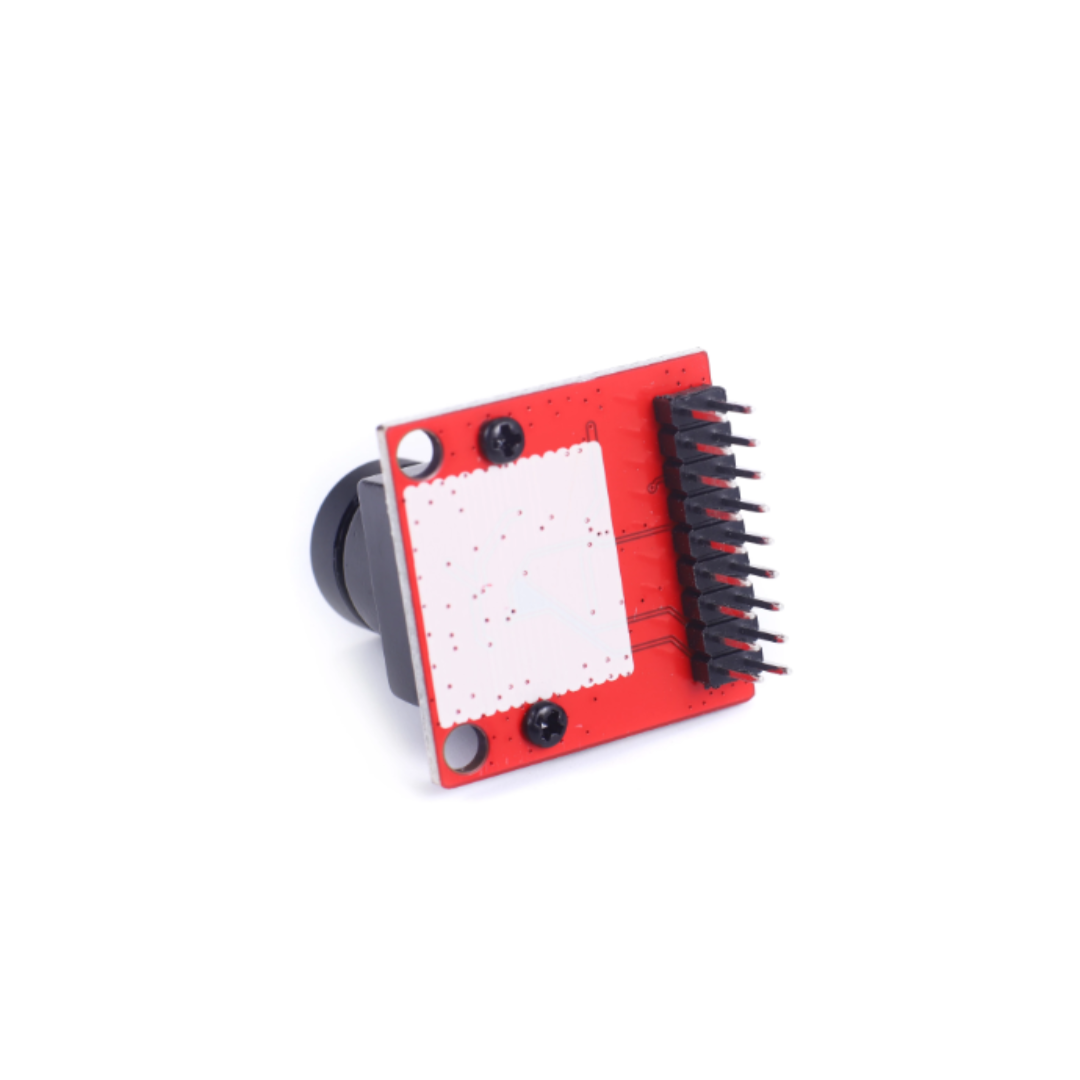

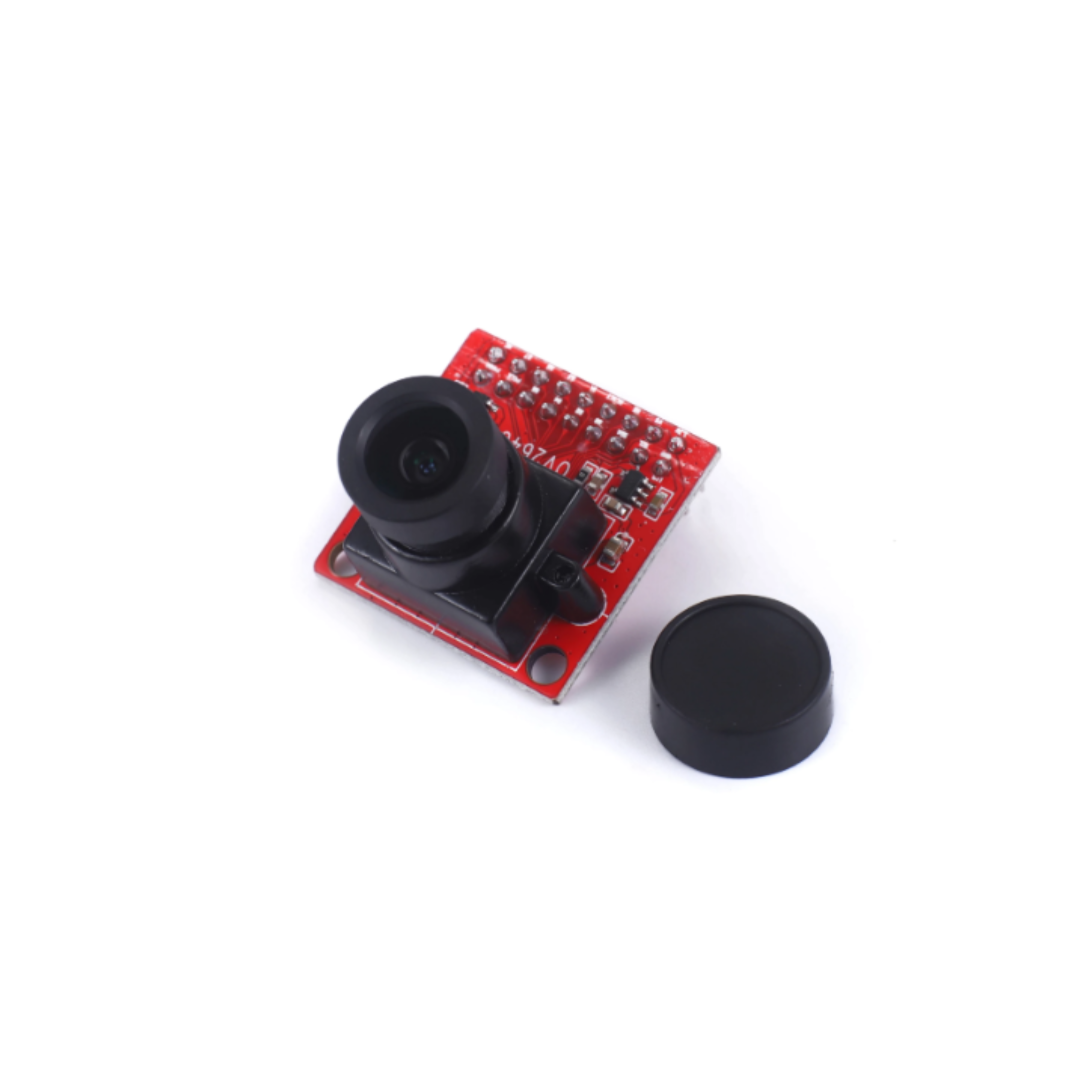

Módulo de cámara OV2640

Módulo de cámara OV2640 de 200 píxeles Código fuente del controlador STM32F4 Soporta salida JPEG El objetivo estándar de la cámara tiene una longitud focal de 3,6 mm, y otros objetivos de alta gama de megapíxeles son opcionales.


El módulo de cámara OV2640 de 200 píxeles está hecho de un sensor CMOS mega-HD OV2640 de 1/4 de pulgada. Tiene las características de alta sensibilidad, alta flexibilidad, y soporte para la salida JPEG. Y puede soportar la exposición, el balance de blancos, el croma, la saturación, el contraste y muchos otros ajustes de parámetros, soporta la salida de formato JPEG/RGB565, puede satisfacer las necesidades de diferentes ocasiones.

Píxel: 1600*1200 (200W).

Formato de salida: RGB565/JPEG/YUV/YCbCr etc.

Interfaz de control: SCCB.

Tensión de trabajo: 3.3V

Tamaño del módulo: 27mmX27mm

Alta sensibilidad, bajo voltaje adecuado para aplicaciones embebidas.



Interfaz estándar SCCB, compatible con la interfaz I2C.



Formatos de salida RawRGB, RGB(GRB4:2:2, RGB565/555/444), YUV(4:2:2) y YCbCr(4:2:2)



Soporta UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF y varios tamaños hasta 40x30



Soporta control automático de la exposición, control automático de la ganancia, balance de blancos automático, eliminación automática de las franjas de luz, calibración automática del nivel de negro. El control de calidad de imagen incluye saturación de color, color



Fase, Gamma, Nitidez ANTI_BLOOM y otros ajustes.



Apoyar el zoom de la imagen, pan y ajustes de la ventana.



Apoyar la compresión de la imagen, puede dar salida a los datos de imagen JPEG



Microprocesador integrado



Oscilador de cristal activo integrado 12M, no es necesario proporcionar un reloj externo



LDO integrado, sólo necesita suministrar 3,3V para trabajar normalmente.
