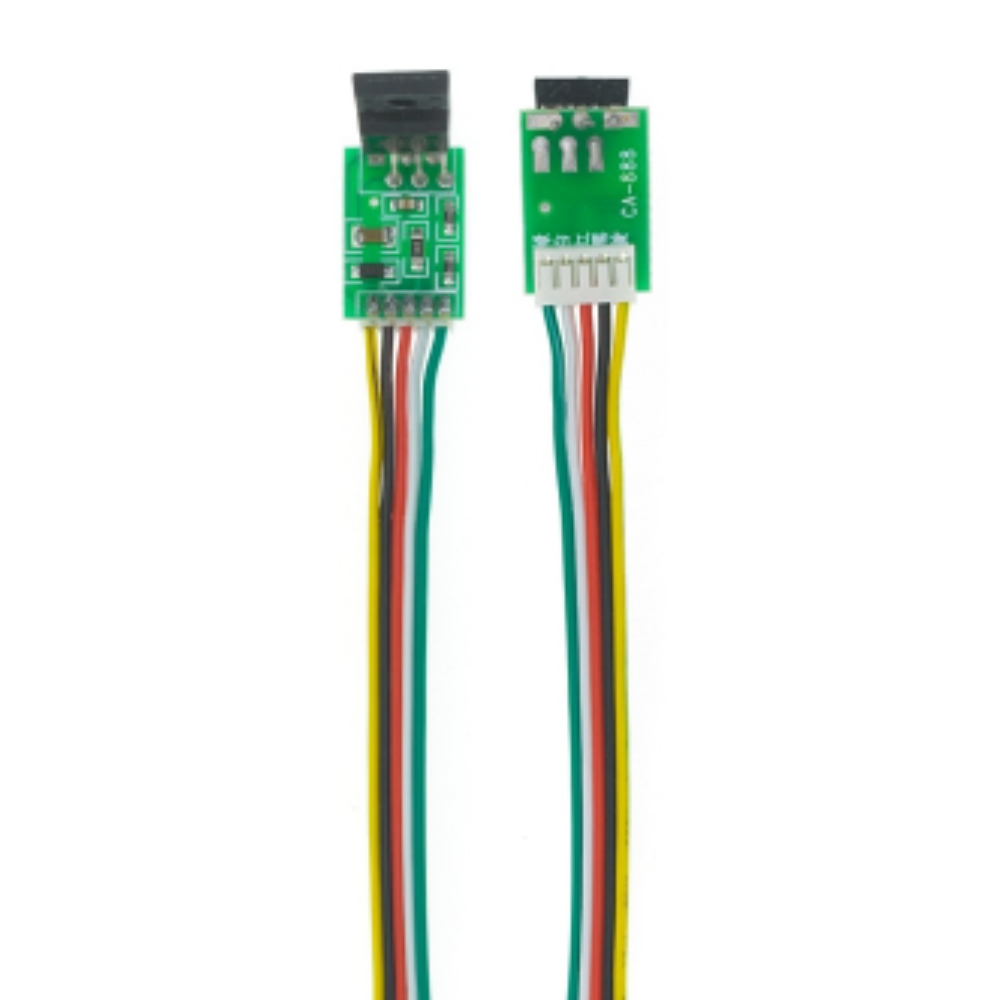

Modulo Fuente Alimentacion Tv Lcd/led 12-18v Ca-888 Adaptar

Aplicación: Sustitución del módulo de alimentación del televisor LCD LED de 32 pulgadas/15-21 pulgadas

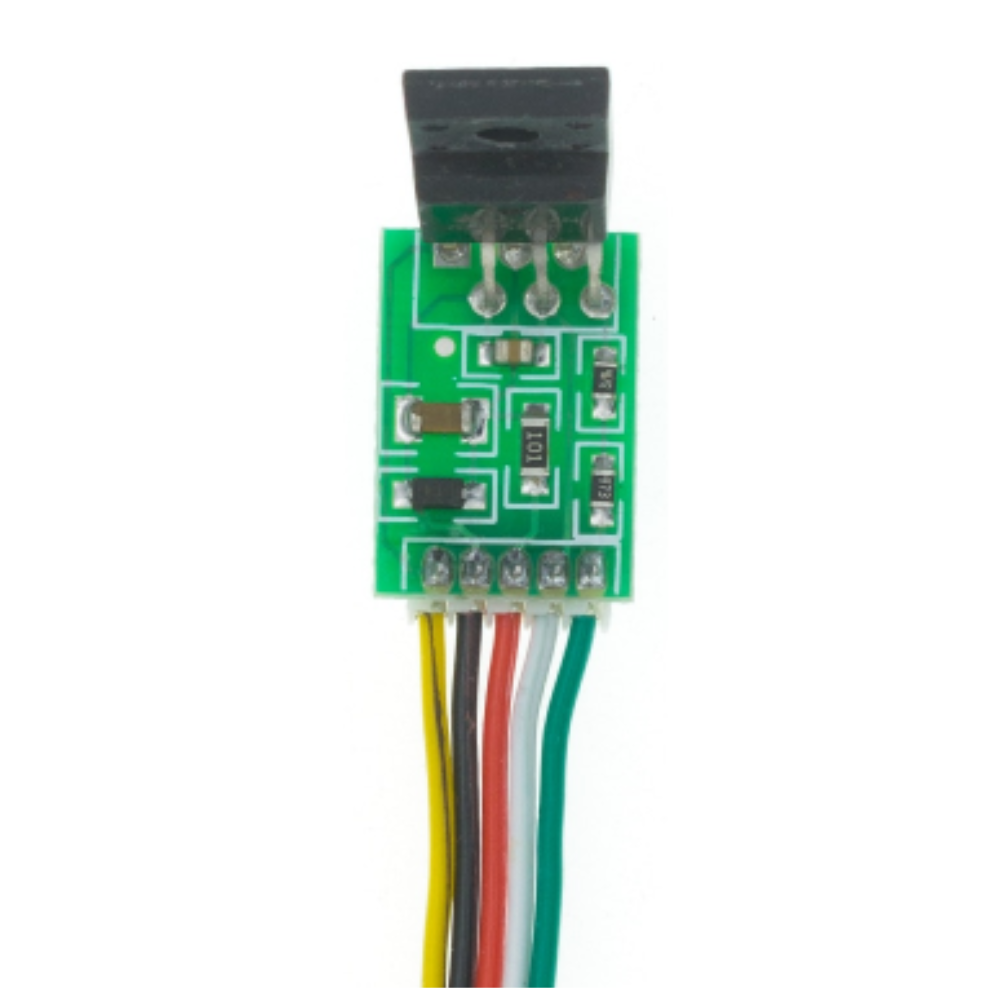

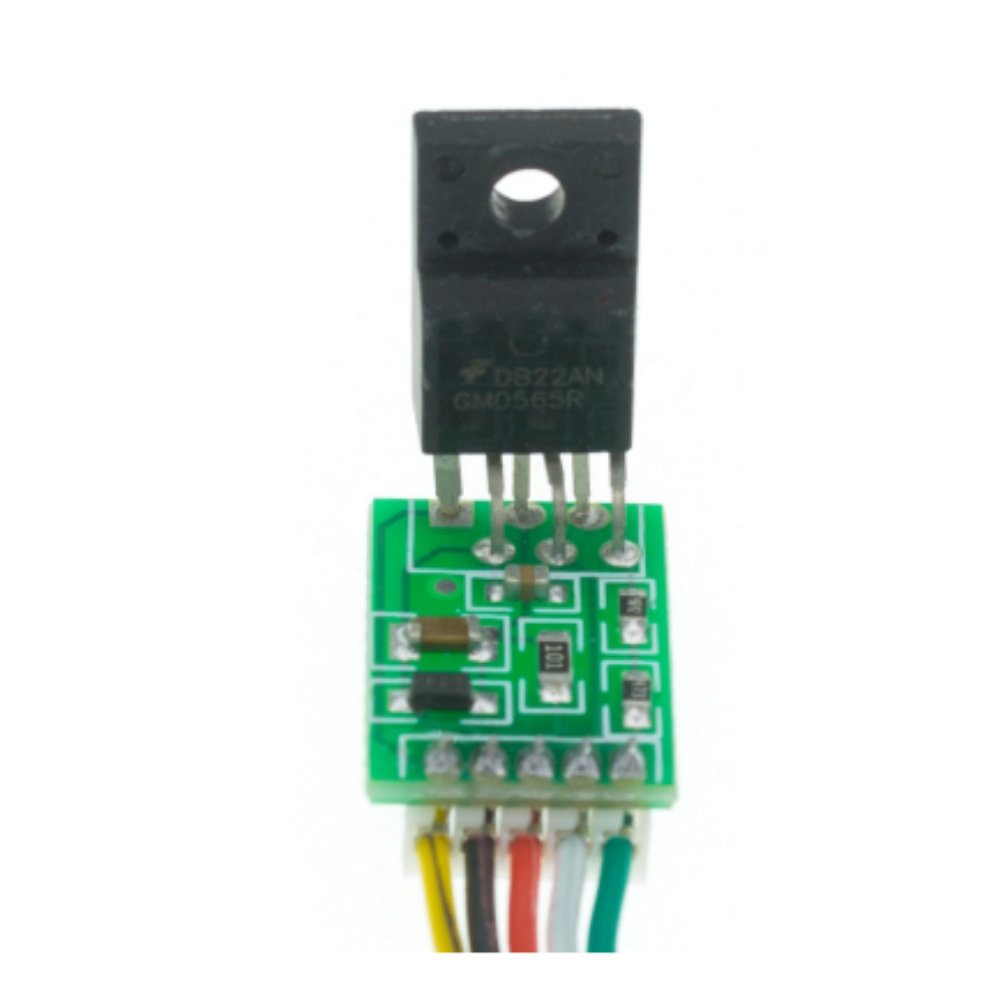

Definición de pines
Línea amarilla de 1: DRAIN, terminal de control de potencia, conectado al polo D de la fuente de alimentación MOS original de alta potencia. Normalmente es el pie central del tubo del interruptor de potencia.

2 linea negro o rosa: GND, cable de tierra del módulo 300v, condensador negativo, la misma línea puede ser. Polo negativo conectado directamente con el condensador de filtro grande.

3 linea rojo: VCC, terminal de la fuente de alimentación del módulo, conectado con el polo positivo del condensador después de la rectificación de la terminal del devanado de retroalimentación, la fuente de alimentación continua, la tensión entre 12-18V.

4 línea blanca: FB, retroalimentación regulada, optoacoplador de cuatro pies. Asegúrese de que el optoacoplador de tres pies conecta la tierra caliente. Si no es la tierra caliente, el optoacoplador se acorta a la tierra caliente. Al mismo tiempo, el circuito periférico de cuatro pies se desconecta.

5 Línea verde : arranque, conectar + 300V condensador polo positivo

Puede reemplazar la siguiente línea y parche:

1.203D6.230D6 NCP1203D60R2G 203x6

2.LD7552BN LD7575SI LD7575GS LD7575 LD LD575 LD7575

3.OB2268.OB2269

4.3842.3843.3844.3845

5.EA1530.EA1532 TEA1507 TEA1522

6.DAP8A DAP08

7. 1200ap40 1200AP60 1200AP100 1203P60 1203P100

8.FAN7601.FAN7530 FA5511 FAN6961 FA5500

9.L6562D.DM0365R 5H0165R DM0365R 0665 0265

10.NCP1271 NCP1270 NCP1653

11.2AS01.2BS01 FSQ100

12.SG6961 SG6841 SG6842 SG5841
