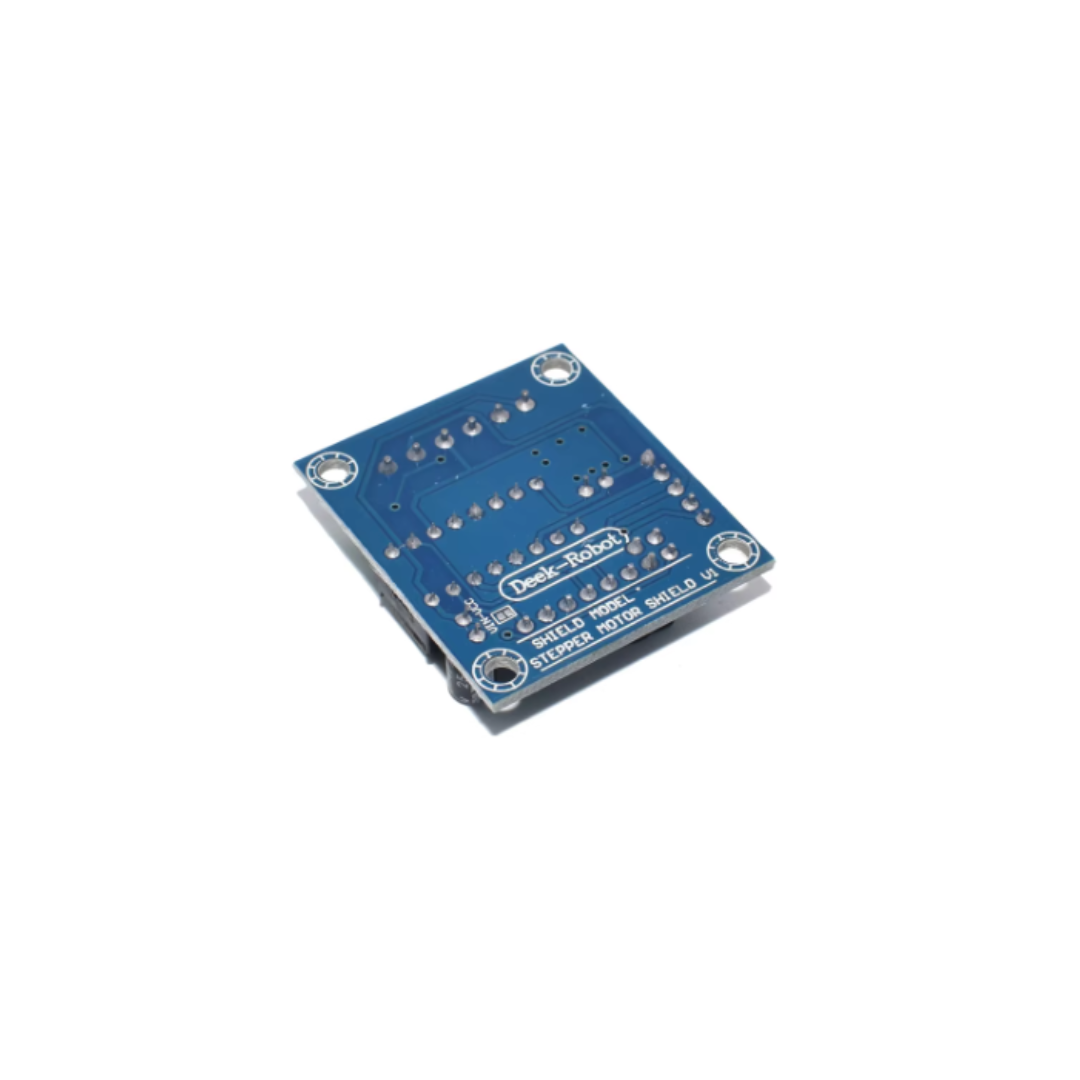

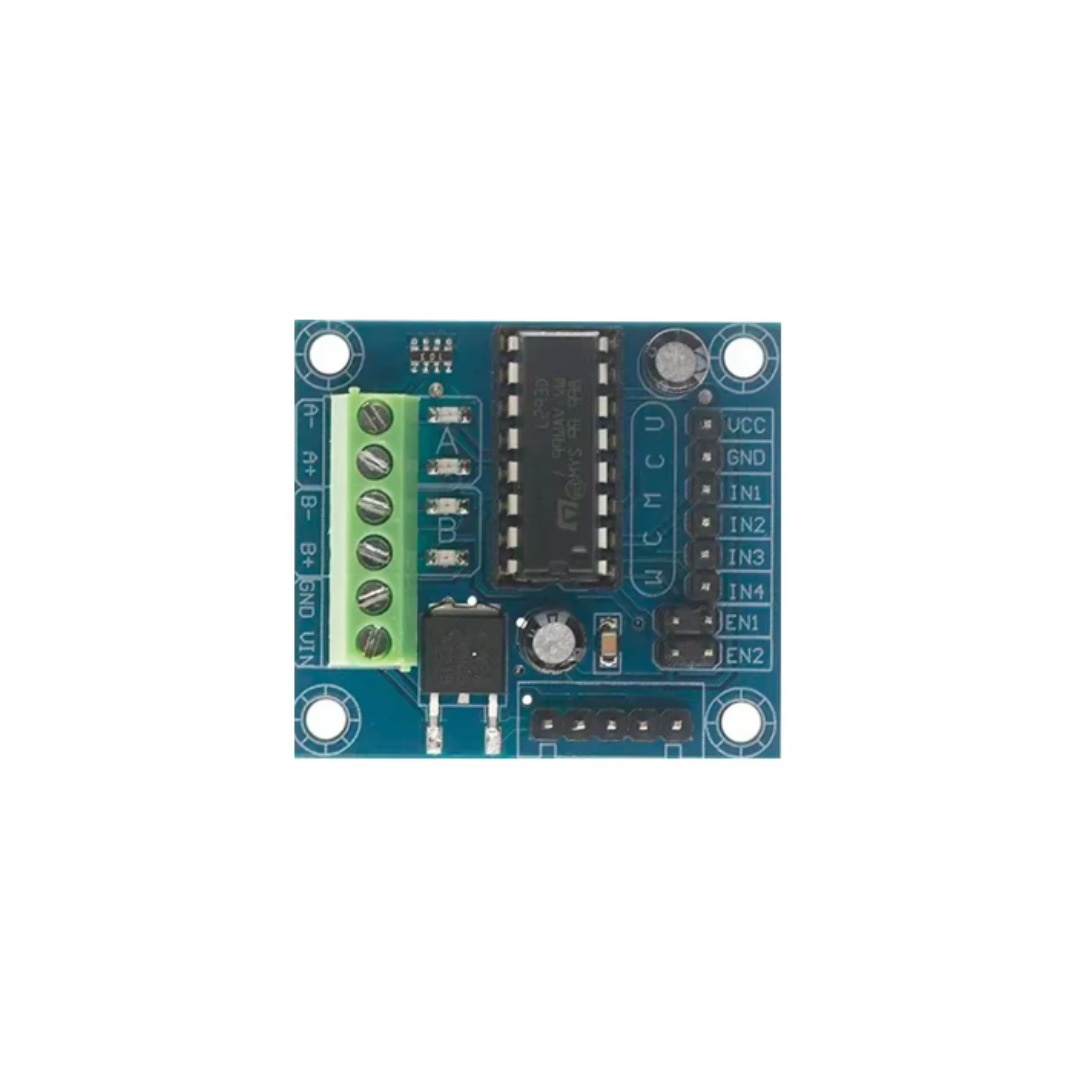

Modulo L293d Controlador Motores

El L293D es un circuito integrado (IC) diseñado específicamente para controlar motores de corriente directa (DC). Actúa como un puente H, lo que significa que puede invertir la polaridad de la corriente en un motor, permitiendo así controlar tanto la velocidad como la dirección de rotación.

Características Principales del Módulo L293D

Dos puentes H: Permite controlar dos motores DC de forma independiente.

Control de dirección: Cada puente H puede invertir la polaridad de la corriente, permitiendo controlar el sentido de giro del motor.

Control de velocidad: Al variar el ancho de pulso (PWM) en las entradas de control, se puede ajustar la velocidad del motor.

Protección de sobrecorriente: Incorpora protección interna para evitar daños en el circuito.

Fácil de usar: Sus pines de control son compatibles con la lógica TTL, lo que facilita su integración en proyectos con microcontroladores como Arduino.

Especificaciones Típicas

Voltaje de alimentación (Vcc): Generalmente entre 4.5V y 36V.

Corriente máxima por salida: Alrededor de 1A por salida, aunque puede variar según el modelo y las condiciones de operación.

Voltaje de entrada lógica: Compatible con niveles TTL (0V-5V).

Número de pines: 16 pines.

Empaquetado: DIP-16.
