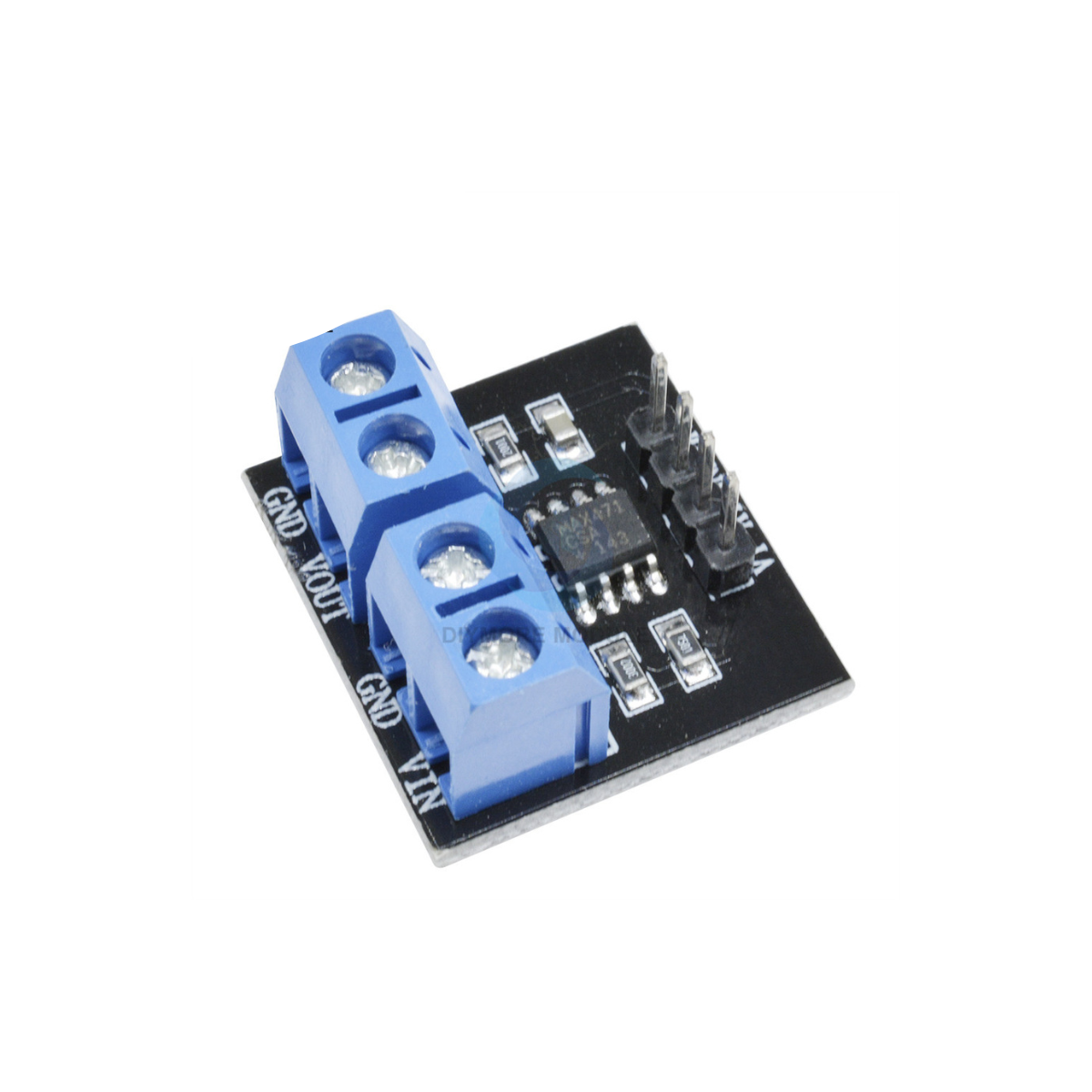

Modulo sensor de voltaje y corriente MAX471

El MAX471 es un sensor de voltaje y corriente de alta precisión con el que podemos monitorear estos parámetros en cualquier tipo de circuito. Es ideal para el control preciso de carga de baterías. Tiene un rango de medición de 3 a 36V y de  a 3A.

La medición de voltaje está basada en un divisor de tensión que reduce la tensión de entrada en un factor de 1/5. Por tanto, para usarlo con Arduino, por ejemplo, no debemos medir tensiones mayores que 5 x 5 = 25V. En sistemas que funcionen a 3,3V, el máximo voltaje que podemos medir es 5 x 3,3 = 16,5V.

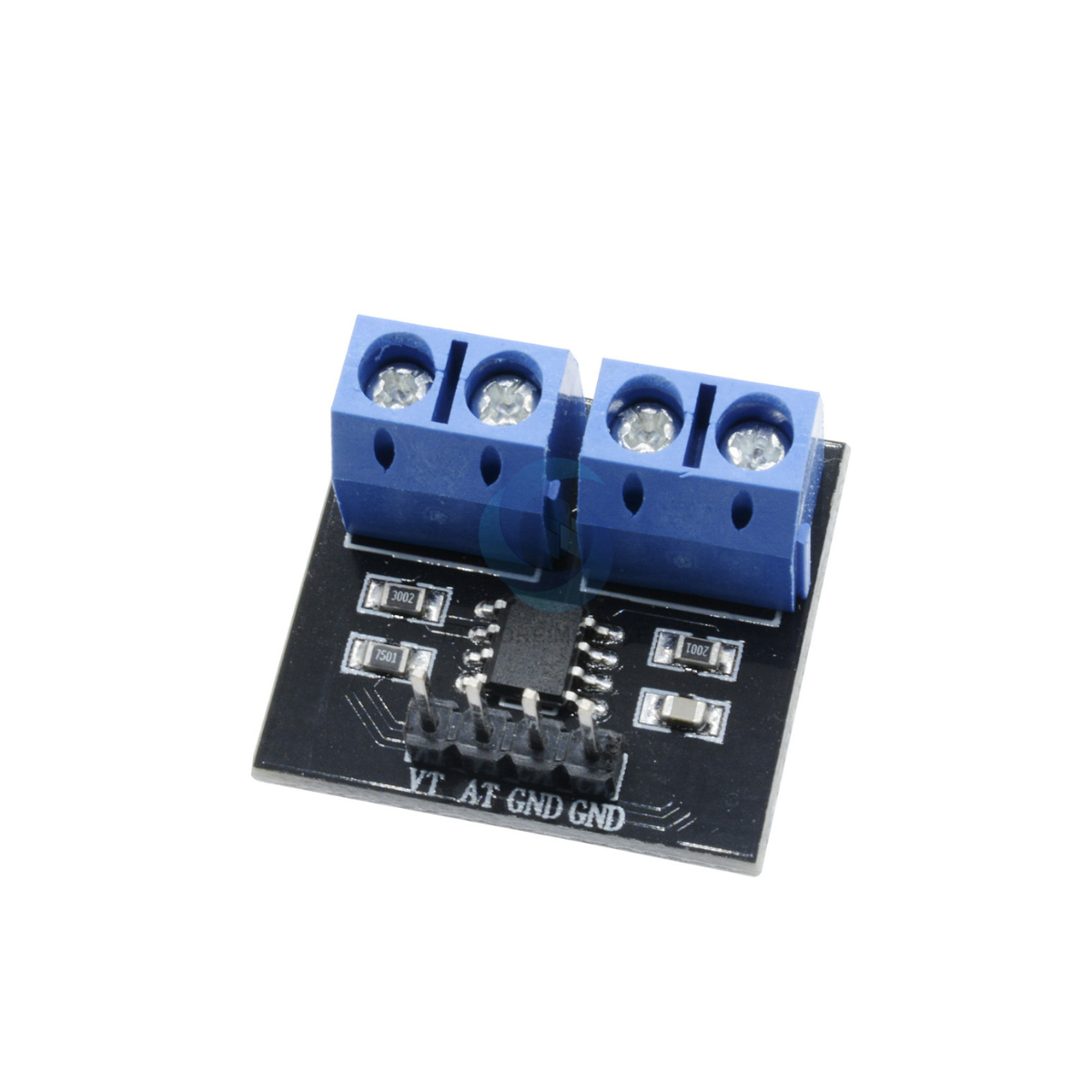

Pines:

VT: Sensor de voltaje.

AT: Sensor de corriente.

VIN: Entrada de alimentación a la carga, la batería, por ejemplo.

VOUT: Salida de alimentación a la carga, nuestro circuito.
