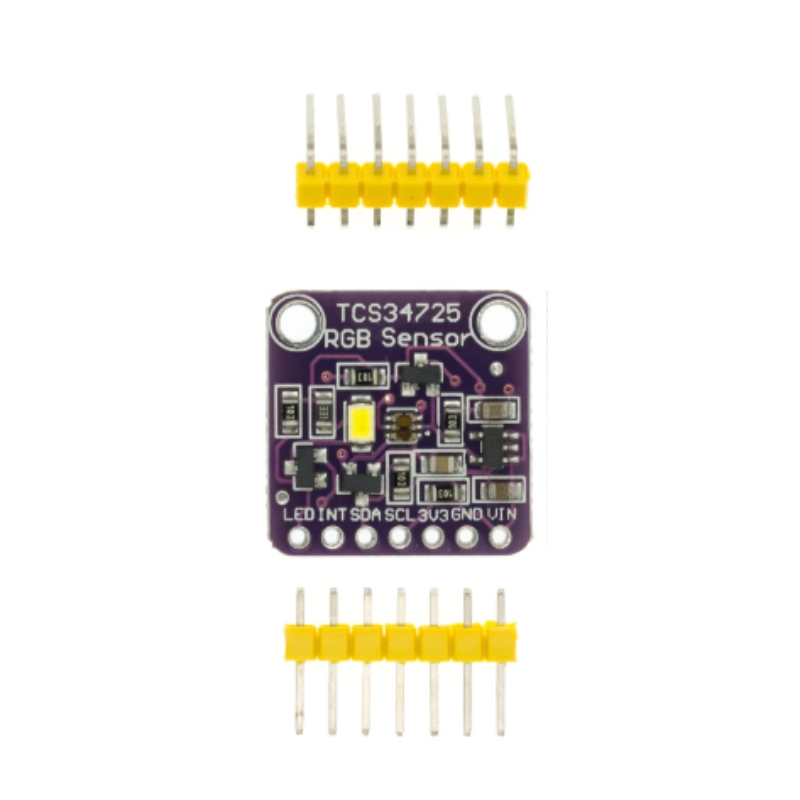

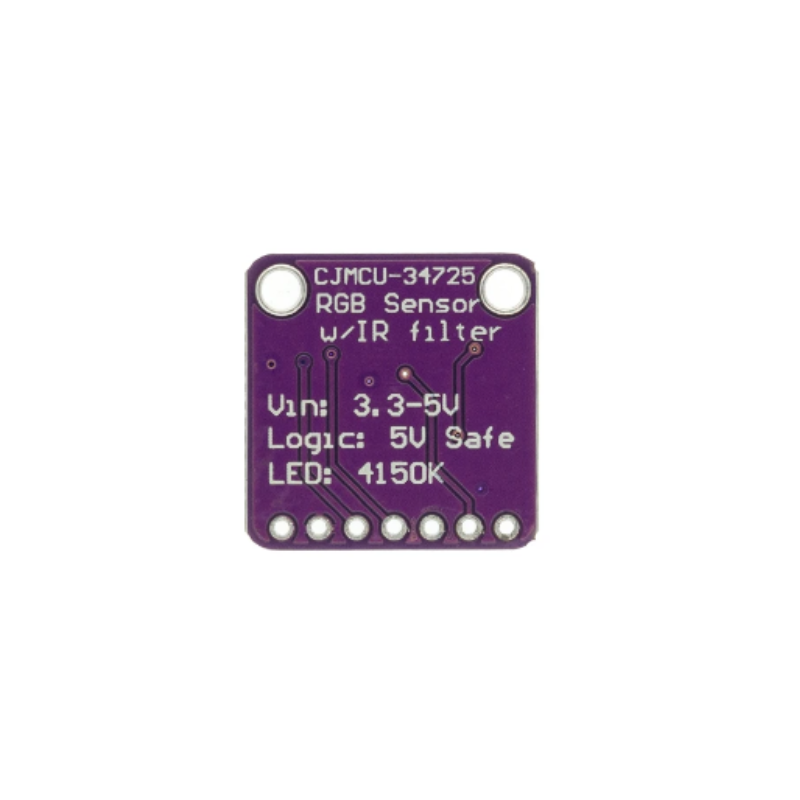

Modulo Sensor reconocimiento de color RGB TCS34725

El módulo Sensor de reconocimiento de color RGB TCS34725 capaz de reconocer luz blanca y RGB (Red-Green-Blue). Cuenta con un filtro para señales IR que se puede activar o no, este filtro da más sensibilidad para así asegurar la captación de los colores que se desean detectar sin interferencia del entorno donde se va colocar a prueba.

Voltaje de entrada: 3 a 5 V

Corriente de entrada: hasta 20mA

Chip base: TCS3472

Posee una interfaz I2C la cual permite la comunicación con arduino de manera sencilla. Al igual que un led blanco el cual permite que se pueda colocar a través de un vidrio obscuro para que tenga mayor claridad el sensor, este led se puede activar o desactivar según lo que se desea.

VIN: Voltaje de alimentación 5 Vcc

Ground: Tierra

3V3: Se puede activar de igual manera a 3.3 V

NOTA: Se puede ocupar ya sea el Pin 3v3 para alimentar o en su defecto el pin de Vin que es a  5 Vcc, pero solo se debe conectar uno.

SDA: Serial Data

SCL: Seria Clock

INT: interrupción en caso de que el nivel de luz este fuera del rango, genera una interrupción y estará activa hasta que se reinicie con el microcontrolador

LED: Para la activación o desactivación del mismo.

Para poder activar el led se debe considerar lo siguiente:

Para que se encienda de manera automática, no se debe conectar a nada.

Si se quiere apagado de sebe conectar a GND.

Ya que si se quiere controlar su encendido se debe conectar a un pin digital y controlar mediante el digitalWrite()
