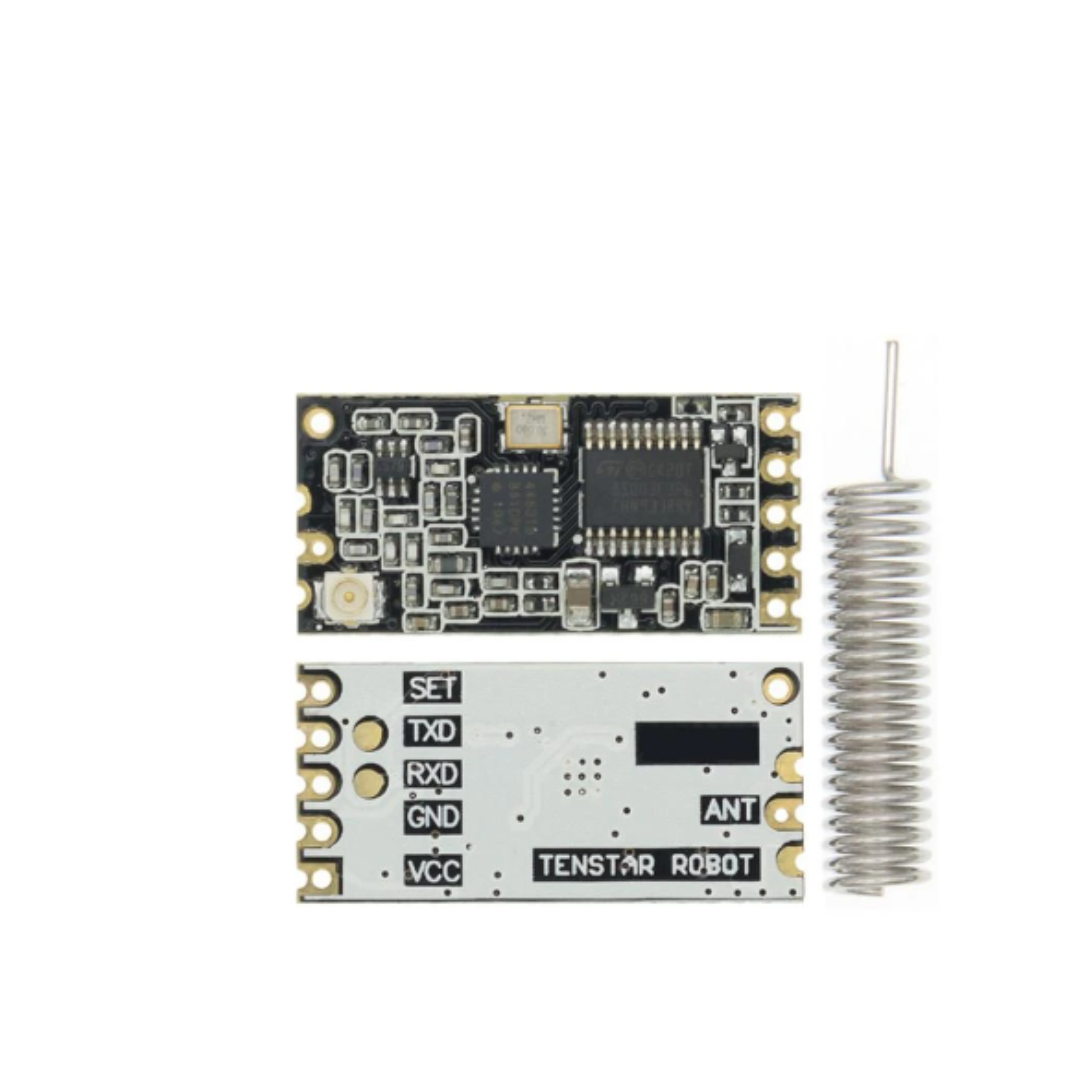

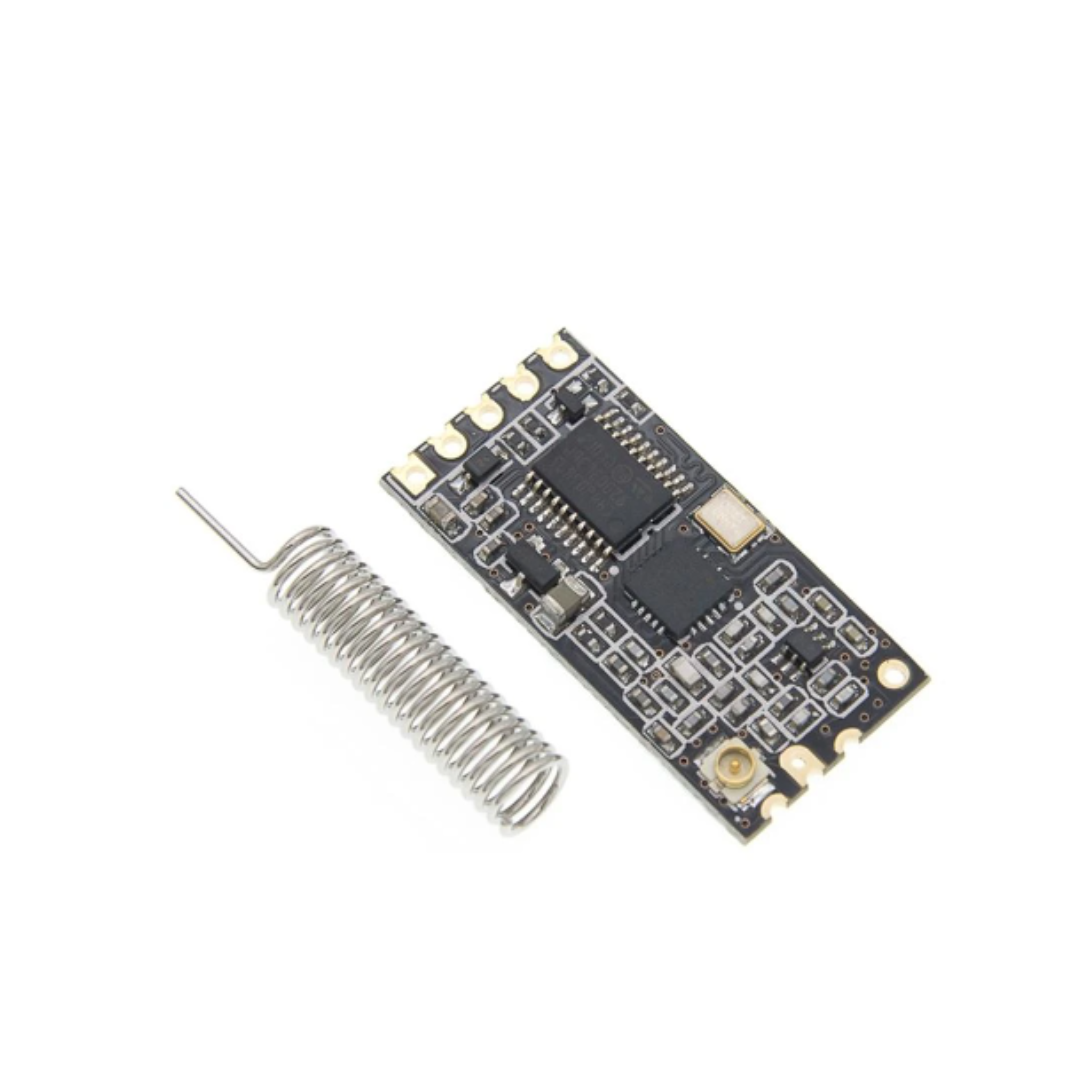

Modulo Transmisión Rf Hc-12 433 Mhz Si4463 Hc12 Transceptor

El Transceptor HC-12 de 433 MHz es un módulo de comunicación de puerto serie inalámbrico, el cual se basa en el chip RF SI4463, tiene un microcontrolador incorporado y se pueden configurar mediante comandos AT, la potencia de salida máxima es de 100 mW (20 dBm) y la sensibilidad del receptor difiere de: 117dBm a -100dBm, dependiendo de la velocidad de transmisión. Acepta 3.2V-5.5V y se puede usar con dispositivos de voltaje UART de 3.3V y 5V.

Transmisión inalámbrica de larga distancia (1,000 m en espacio abierto / velocidad de transmisión de 5,000bps en el aire)
Rango de frecuencia de trabajo (433.4-473.0MHz, hasta 100 canales de comunicación)
Máxima potencia de transmisión de 100mW (20dBm) (se pueden configurar 8 engranajes de potencia)
Tres modos de trabajo, adaptándose a diferentes situaciones de aplicación.
MCU incorporado, que realiza la comunicación con un dispositivo externo a través del puerto serie
El número de bytes transmitidos ilimitado a una vez

Especificaciones:
Frecuencia de trabajo: 433.4MHz a 473.0MHz
Voltaje de alimentación: 3.2V a 5.5VDC
Distancia de comunicación: 1.000m en espacio abierto.
Velocidad de transmisión en serie: 1.2Kbps a 115.2Kbps
Sensibilidad de recepción: -117dBm a -100dBm
Potencia de transmisión: -1dBm a 20dBm
Protocolo de interfaz: UART / TTL
Temperatura de funcionamiento: -40 C a + 85
Dimensiones: 27.8mm x 14.4mm x 4mm

Modos de Funcionamiento:
Cada HC-12 puede funcionar en los siguientes modos:

FU1: modo de ahorro de energía moderado con una velocidad de transmisión de 250000bps «por aire». La velocidad en baudios del puerto serie se puede establecer en cualquier valor admitido
FU2: modo de ahorro de energía extremo con 250000bps de velocidad «por aire». La velocidad del puerto serie está limitada a 1200bps, 2400bps, 4800bps
FU3 – predeterminado, modo de propósito general. La velocidad «por aire» varía según la velocidad del puerto en serie. Lo mismo ocurre con el rango máximo:
1200bps ~ 1000m
2400bps ~ 1000m
4800bps ~ 500m
9600 bps ~ 500m
19200bps ~ 250m
38400bps ~ 250m
57600bps ~ 100m
115200bps ~ 100m
FU4 (disponible en la versión 2.3 o posterior): modo de largo alcance. La velocidad «en el aire» está limitada a 500bps y la velocidad del puerto serie a 1200bps. Debido a que la velocidad del aire es inferior a la velocidad del puerto, solo se pueden enviar paquetes pequeños: 60 bytes como máximo con un intervalo de 2 segundos. En este modo el rango se incrementa a 1800m.
El HC-12 que crea un enlace inalámbrico tiene que funcionar en el mismo modo (FU1, FU2, FU3, FU4) y con la misma velocidad.

Configuración:
El HC-12 se puede configurar usando el comando AT. La mejor manera de hacerlo, es usar un convertidor de USB a serie como CP2102. Para poner el HC-12 en modo AT, presione el pin SET a GND.

Los comandos más importantes:

1. AT – comando de prueba. Retornará OK si la interfaz AT está habilitada
2. AT + Bxxxx: establece la velocidad en baudios del puerto serie. Por ejemplo, AT + B57600 establece la velocidad en baudios a 57600bps
3. AT + Cxxx – establece el canal de radio. Los canales comienzan desde 001 a 433,4MHz. Cada siguiente canal añade 400kHz. El canal 100 es 473,0MHz. AT + C002 ajustará la frecuencia a 433,8MHz. Dos dispositivos HC-12 que crean un enlace inalámbrico tienen que operar en la misma frecuencia
4. AT + FUx – configura el modo de dispositivo: FU1, FU2, FU3 o FU4. Dos dispositivos HC-12 que crean un enlace inalámbrico tienen que usar el mismo modo
5. AT + Px: configura la potencia de transmisión del dispositivo. Por ejemplo, AT + P2 ajusta la potencia a 2dBm (1.6mW)
1. -1dBm (0.8mW)
2. 2dBm (1.6mW)
3. 5dBm (3.2mw)
4. 8dBm (6.3mW)
5. 11dBm (12mW)
6. 14dBm (25mW)
7. 17dBm (50mW)
8. 20dBm (100mW)
6. AT + RX – recupera todos los parámetros: modo, canal, velocidad de transmisión, potencia
7. AT + V – recuperar la versión del módulo
8. AT + DEFAULT: restablece los parámetros del módulo a la configuración predeterminada
