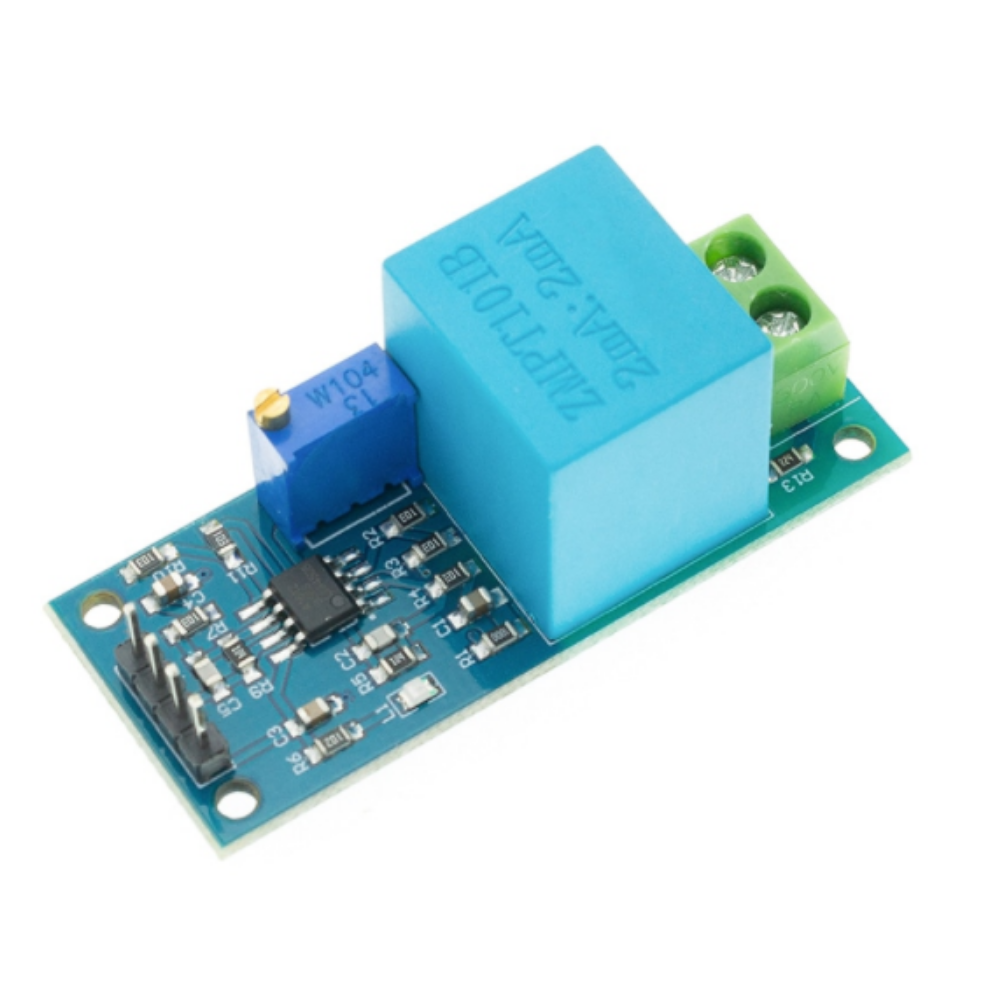

Módulo Zmpt101b Sensor Voltaje Ac 250v Monofasico Arduino

El módulo transformador de voltaje alterno ZMPT101B permite medir voltaje AC que no puede ser medido directamente por el Arduino

El modulo está integrado por un transformador que cumple la función de aislamiento galvánico para mayor seguridad en el uso. El lado primario del transformador se conecta al voltaje alterno que deseamos medir, en el lado secundario del transformador se encuentra un divisor de tensión y un circuito con amplificador operacional (LM358) para adicionar un desplazamiento (offset) a la salida análoga.
--
APLICACIONES
Adecuado para la medición de voltaje AC hasta 250v
Monitoreo remoto y protección de equipos AC
Retroalimentación para sistemas de control de voltaje AC
--
ESPECIFICACIONES TÉCNICAS
Voltaje de alimentación: 3.3V - 5VDC
Voltaje alterno de entrada: 250VAC máx.
Voltaje alterno de salida: Onda senoidal 5VAC máx.
Señal de salida: analógica senoidal
Dimensiones: 5 cm x 2 cm x 2.4 cm
Propiedades del transformador:
Corriente nominal de entrada y salida: 2mA
Ratio entrada-salida 1000:1000
Diferencia de fase: <30º (a 50ohm)
Rango lineal: 0-3mA (a 50ohm)
Linealidad: 1%
Precisión: 0.2%
