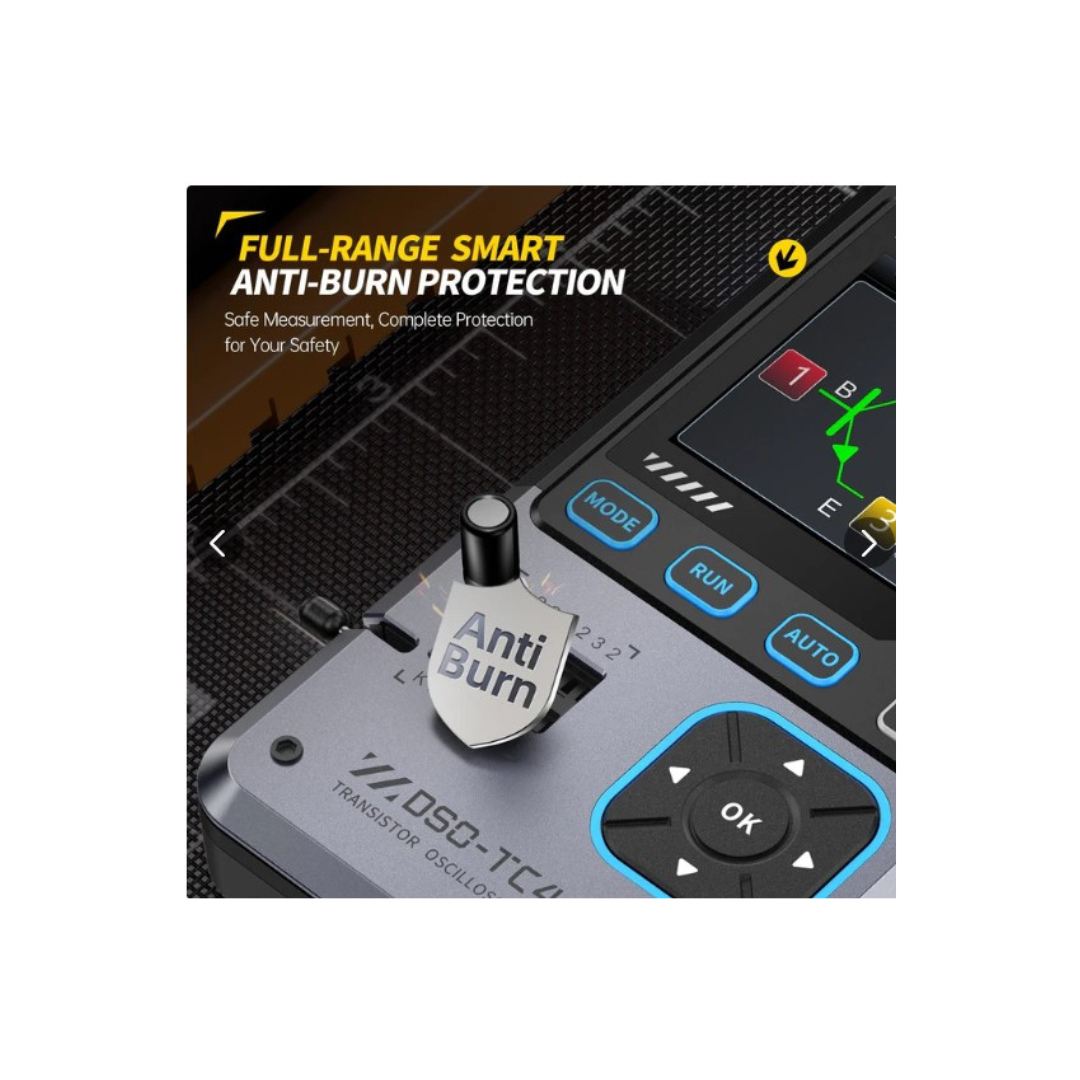

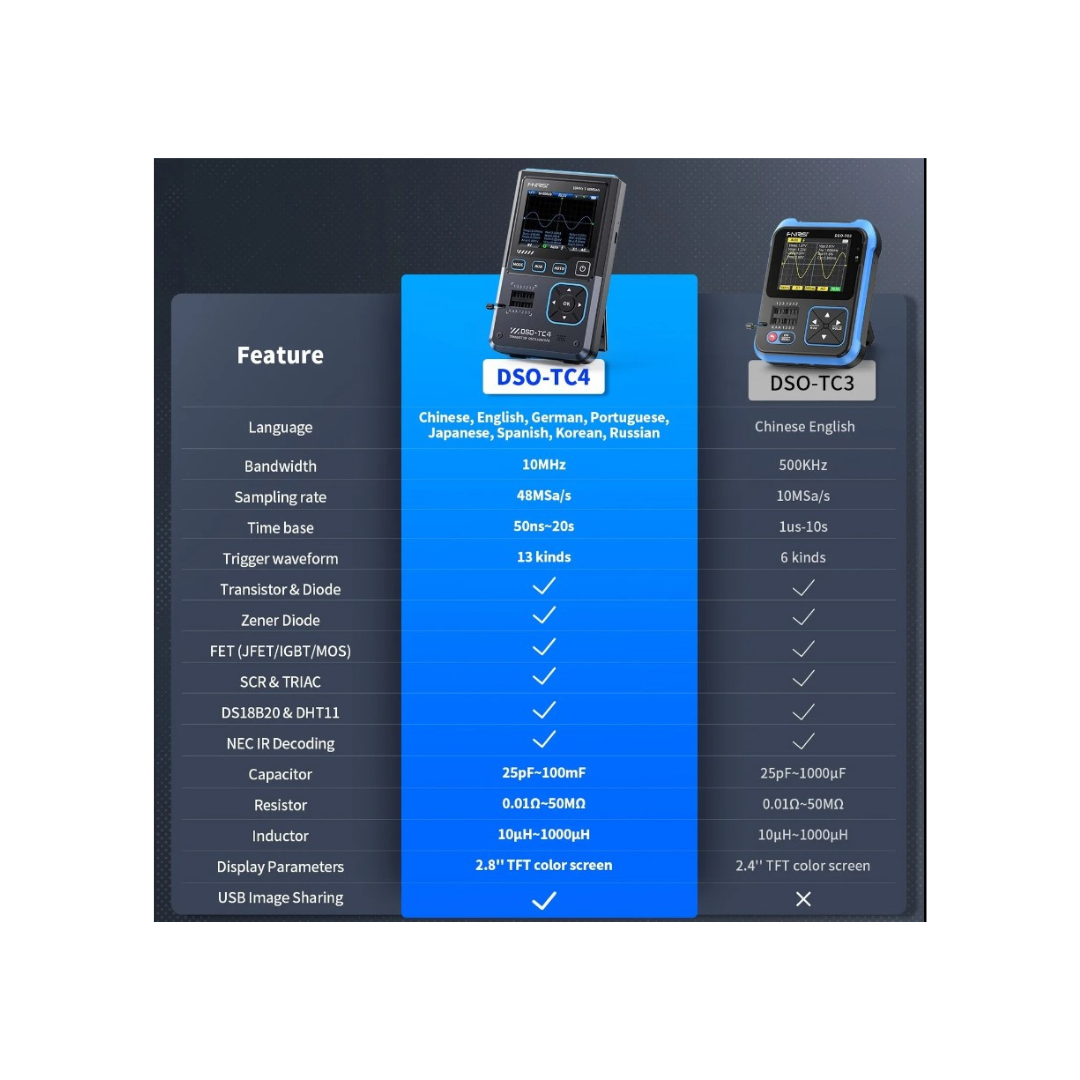

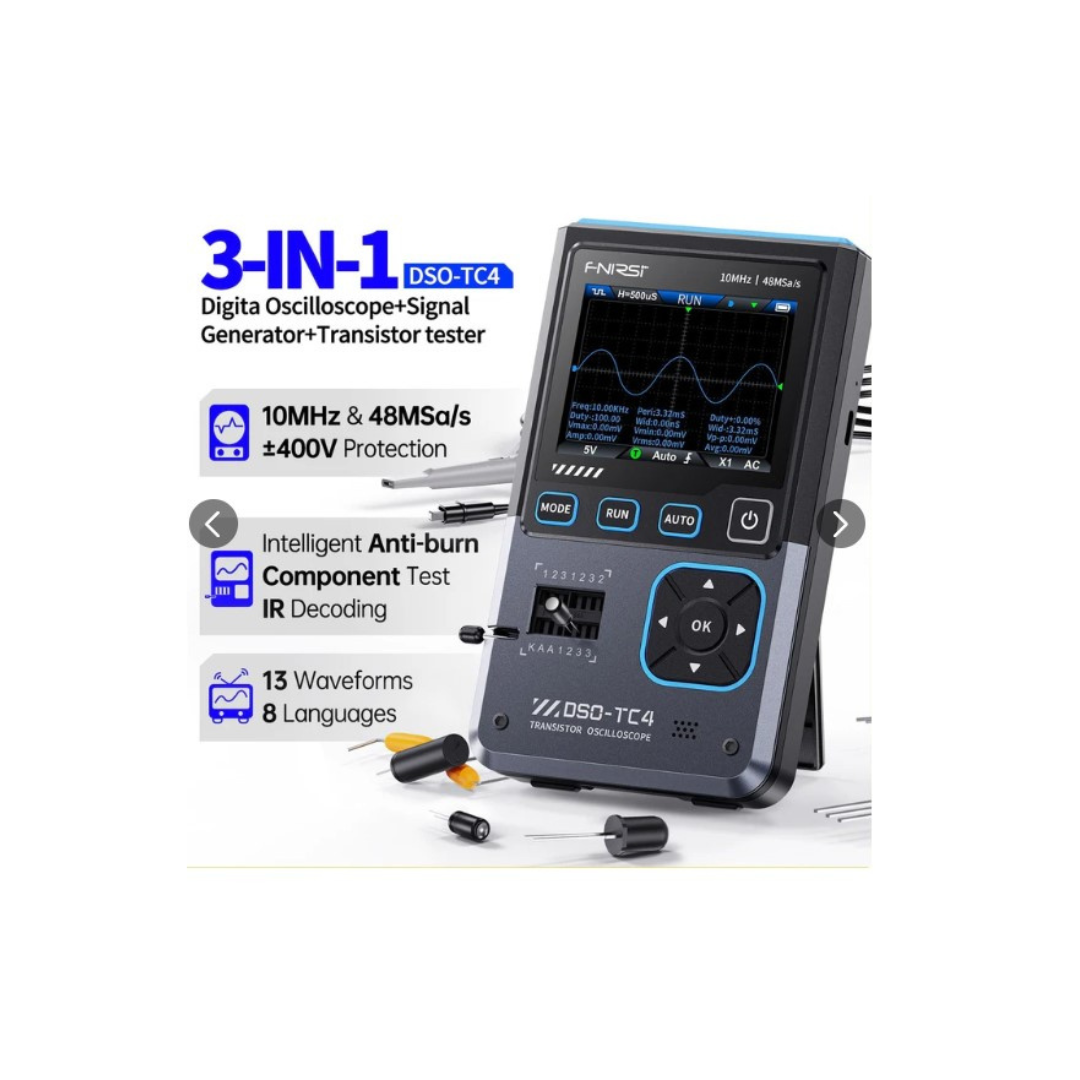

Osciloscopio Digital 3 en 1 FNIRSI DSO-TC4

Especificaciones del Módulo FNIRSI DSO-TC4

Osciloscopio Digital

Generador de Señales

Probador de Transistores / Componentes (LCR)

Medidor de Voltaje (0-40V)

Continuidad

Decodificador Infrarrojo

Modelo: DSO-TC4

Pantalla: TFT a color de 2.8 pulgadas

Retroiluminación: Brillo ajustable

Alimentación: TYPE-C (5V/1A)

Batería: Litio recargable de 3.7V / 1500mAh

Tiempo de Espera Aprox.: 4 horas

Tamaño Aprox.: 90 x 142 x 27.5 mm

Peso Aprox.: 186g

Idiomas: Chino, Inglés, Alemán, Portugués, Japonés, Español, Coreano, Ruso

Tasa de Muestreo en Tiempo Real: 48MSa / s

Ancho de Banda Analógico: 10MHz

Canales: 1

Impedancia de Entrada: 1Mohm

Modo de Acoplamiento: AC/DC

Rango de Voltaje de Prueba:

Sonda 1:1: 80Vpp (+-40V)

Sonda 10:1: 800Vpp (+-400V)

Protección de Voltaje Máxima: +-400V

Sensibilidad Vertical: 10mV/div - 10V/div (Rango X1)

Rango de Base de Tiempo: 50ns - 20s

Modo de Disparo: Auto / Normal / Único (Single)

Tipo de Disparador: Flanco ascendente, Flanco descendente

Medición Automática: Máx, Mín, Prom, RMS, Vpp, Frecuencia, Ciclo, Ciclo de trabajo

Funciones Adicionales: Congelación de forma de onda (función HOLD), Almacenamiento y visualización de capturas de pantalla.

Formas de Onda: Soporta 13 tipos de salidas de forma de onda.

Rango de Frecuencia: 0 - 50KHz

Amplitud de Salida: Ajustable, 0.1V - 3.0V

Ciclo de Trabajo de Onda Cuadrada: 0 - 100%

Parámetros Ajustables: Frecuencia, amplitud, ciclo de trabajo.

Componentes Analizados: Transistores (NPN, PNP, JFET, MOSFET, IGBT), Diodos (incluyendo dobles y Zener), Triodos, Tiristores (SCR), Resistencias, Capacitores, Inductores.

Prueba de Diodo Zener: Rango de voltaje de 0.01V - 4.5V (Prueba de voltaje de 0.01V - 30V en modo Diodo Zener).

Prueba de Diodo: Caída de tensión directa <5V.

Prueba de Condensador (Capacitor): 25pF - 1000 uF

Prueba de Resistencia: 0.01 Oohm - 50Mohm

Prueba de Inductor: 10 uH - 1000 uH

Funciones Adicionales: Medición del factor de amplificación de corriente (beta o HFE), voltaje umbral base-emisor, capacitancia de conexión, corriente de fuga inversa, y ESR (Resistencia Serie Equivalente) en capacitores.

Soporte de Sensores: Prueba para sensores DS18B20 y DHT11.
