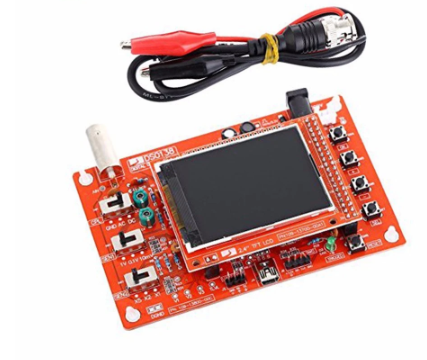

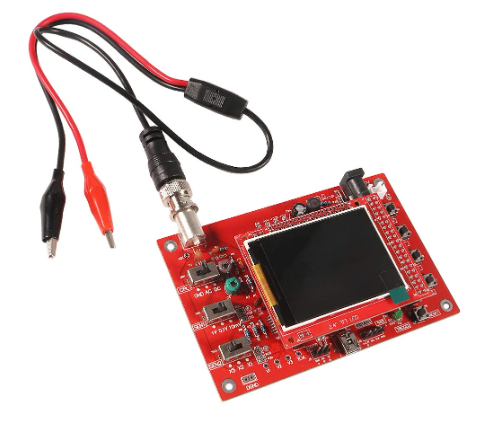

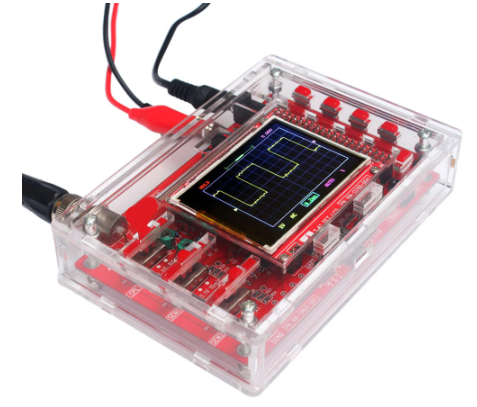

Osciloscopio DSO138 Pantalla TFT con Carcasa 0 - 200Khz

EL DSO138 es un Osciloscopio que mide: la frecuencia, período, ancho de pulso, la relación de trabajo, MAX./MIN./AVG./Pico-Pico/virtual de valores. Utiliza el procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla de pantalla TFT de 2.4″ de color y resolución de 320x240px.

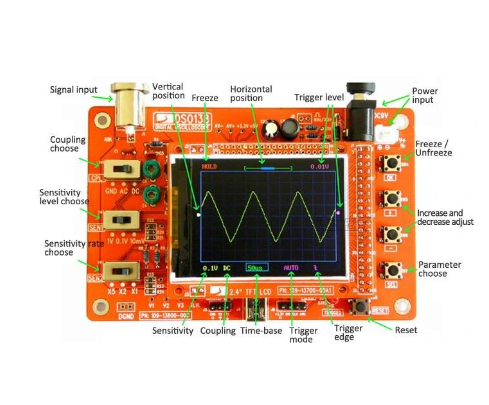

Funciones:

Desplazamiento vertical ajustable y con instrucciones.

Con modos automáticos, regulares y de un solo disparo, fácil de capturar la forma de onda del momento.

Disponible en aumento o disparador de borde.

Curva de disparador anterior Observable (retardo negativo).

Puede congelar en cualquier pantalla de forma de onda (función de retención).

Fuente de señal de prueba de onda cuadrada de 1Hz/3,3 V.

Pantalla digital de parámetro de forma de onda, incluyendo frecuencia, período, ancho de pulso, relación de servicio, máx. /MIN /medio /valores virtuales.

Función de almacenamiento de forma de onda: no perderá la forma de onda después del apagado.

Detección de cortocircuito y circuito abierto: puede ayudar al usuario a averiguar el error de soldadura.

Función de reconocimiento del controlador TFT.

Caracteristicas:

Tensión de alimentación DC 9 V

Frecuencia máxima de muestreo en tiempo Real: 1 Msps

Numero de Canales: 1

Precisión: 12Bit

Profundidad del búfer: 1024 bytes

Ancho de banda analógico: 0-200 kHz

Sensibilidad Vertical: 10mV/Div-5 V/Div (Modo progresivo 1-2-5)

Impedancia de entrada: 1MΩ

Tensión máxima de entrada: 50Vpp (1: 1 sonda), 400Vpp (10: 1 sonda)

Modos de acoplamiento: DC/AC/GND

El rango de Base de tiempo Horizontal: 10μs/Div-50 s/Div (forma progresiva)

Dimensiones

PCB: 117 mm x 76 mm

Pantalla: 52mmx40mm

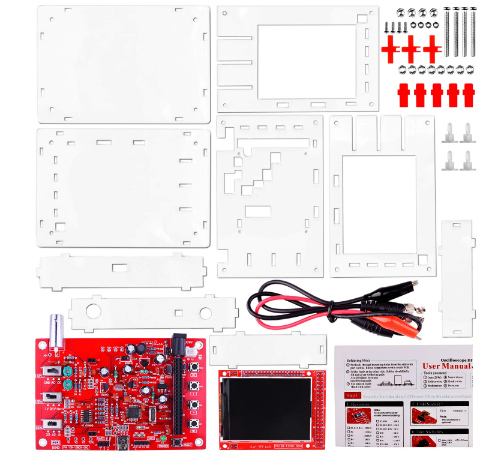

Incluye: El Osciloscopio armado, Conector BNC, carcasa de acrílico (sin armar) , tornillos y manual del usuario (Inglés).
