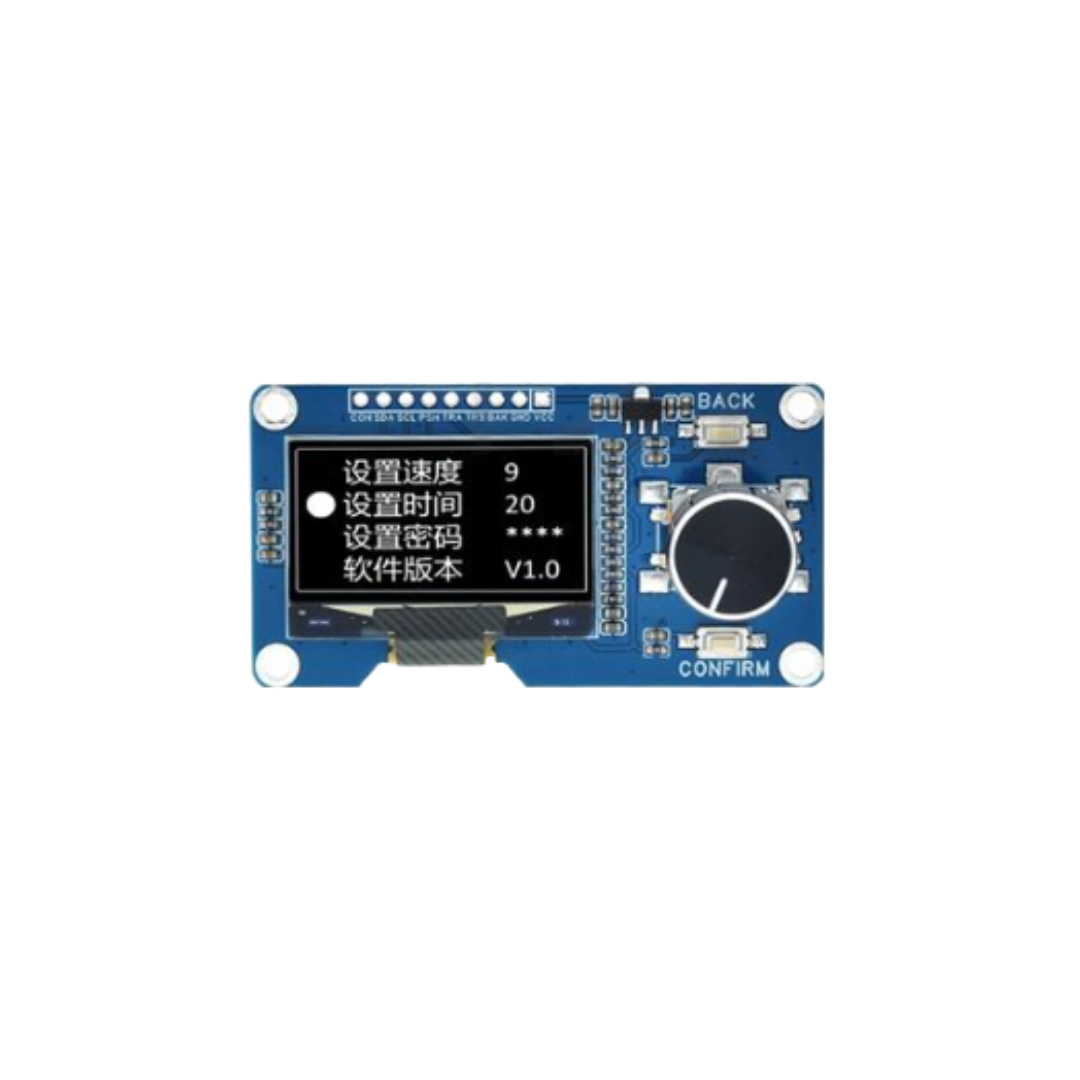

Pantalla OLED 1.3 Con encoder ec11

Este módulo es una interfaz de usuario compacta que combina una pantalla OLED 1.3" con un control de Encoder ec11 rotatorio.

PANTALLA OLED

• Tamaño: 1.3 pulgadas.

• Chip Controlador: SSD1306.

• Interfaz de Comunicación: I2C

• Alimentación DC: 3.3V.

ENCODER ROTATORIO (EC11)

• Modelo: EC11.

• Pulsos / Posiciones: 20 pulsos, 20 posiciones.

• Características: 5 pines con interruptor de pulsación (PUSH).

• Perilla: Tapa de aleación de aluminio negra.

PINES DE INTERFAZ (J1)

• VCC: Positivo 3.3V.

• GND: Tierra.

• IIC_SCL: Reloj IIC.

• IIC_SDA: Datos IIC.

• TRIM_A / TRIM_B: Fases A y B del Encoder.

• PUSH: Interruptor de pulsación del Encoder.

• KEY0 (BAK): Botón de Retorno/Atrás.

• KEY1 (CON): Botón de Confirmar.
