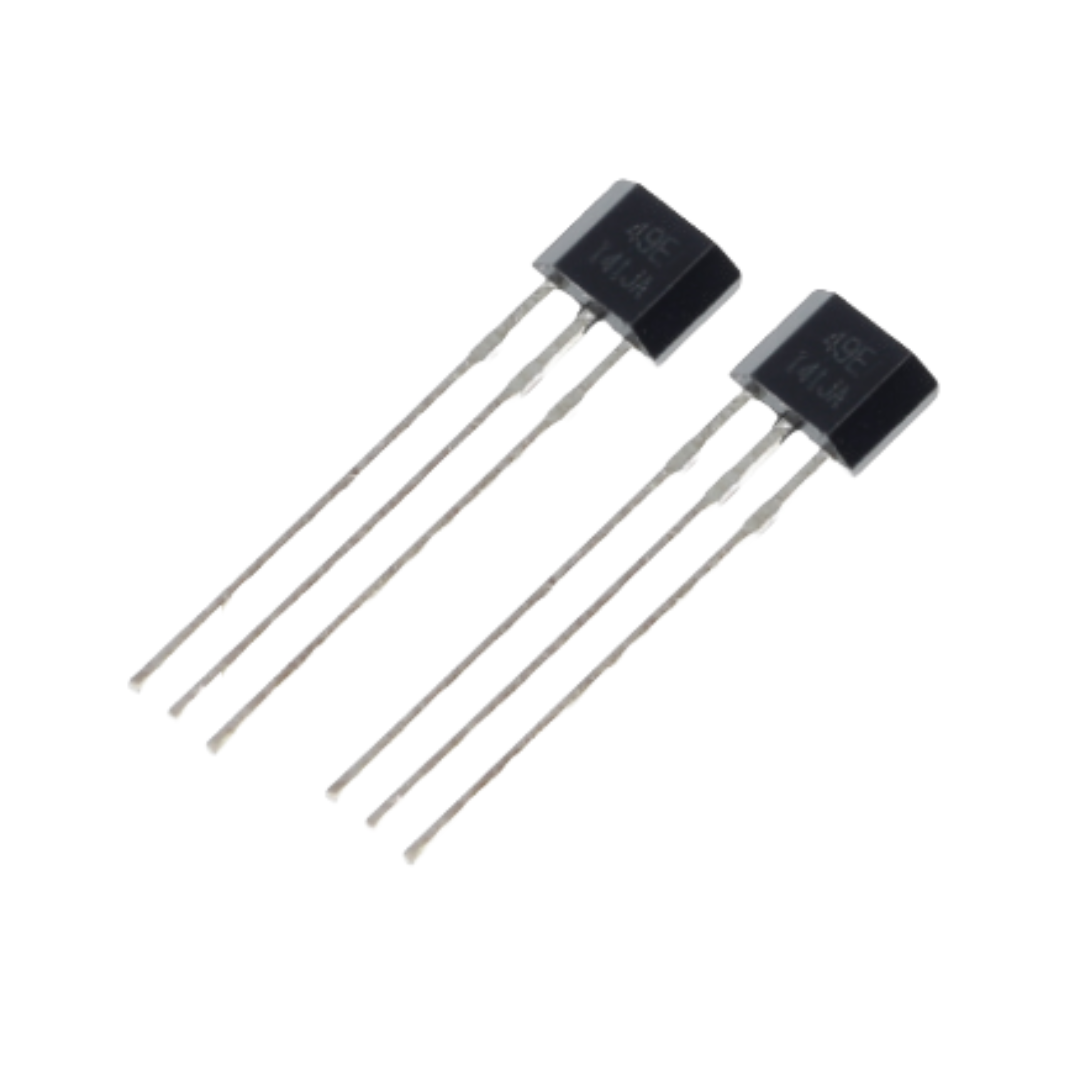

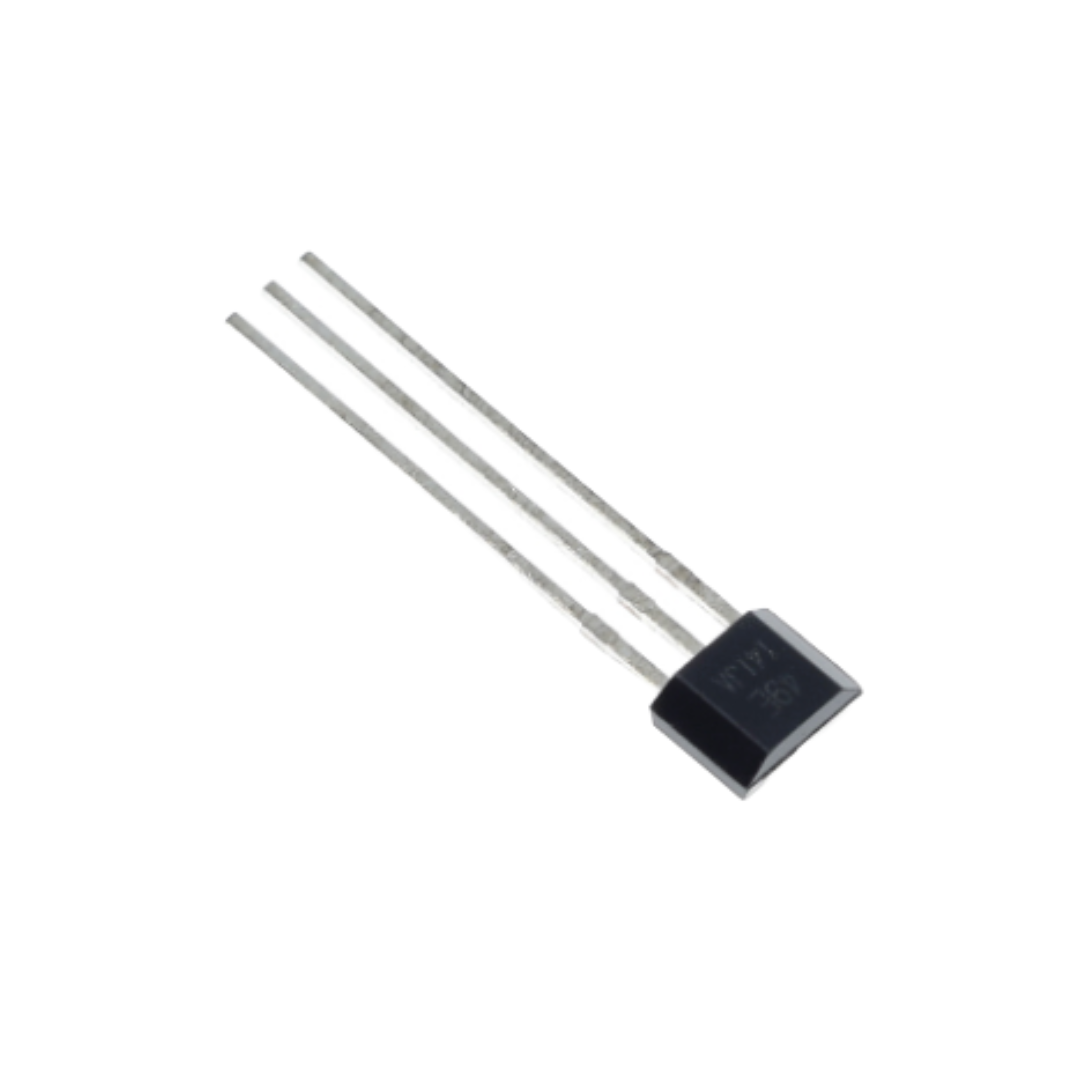

Sensor de Efecto Hall 49E

Características Principales

• Tipo de sensor: Efecto Hall analógico lineal

• Detección magnética:

  • Detecta ambos polos magnéticos (Norte y Sur)

  • Salida analógica proporcional a la intensidad del campo magnético

  • Rango de detección: +-650 Gauss (65 mT)

• Aplicaciones: Medición de posición, velocidad, corriente sin contacto

Especificaciones Eléctricas

• Voltaje de operación: 2.7V a 6.5V DC (amplio rango)

• Consumo de corriente: 4–10 mA (dependiendo del voltaje)

• Salida analógica: 0.5V a VCC–0.5V (proporcional al campo magnético)

• Linealidad: +-1.5% (en rango de +-300 Gauss)

• Tiempo de respuesta: 3 us (rápida detección)

Características Físicas

• Tipo de encapsulado: TO-92 (similar a un transistor estándar)

• Pines: 3 pines (VCC, GND, Salida)

• Temperatura de operación: -40 C a +125 C(amplio rango industrial)

Funcionamiento

• Sin campo magnético: Salida del 50% del voltaje de alimentación (ej. 2.5V a 5V)

• Polo Norte (+Gauss): Salida aumenta proporcionalmente

• Polo Sur (-Gauss): Salida disminuye proporcionalmente

Aplicaciones Comunes

• Medición de corriente (conversión a campo magnético)

• Sensores de posición en motores y actuadores

• Detección de movimiento (ej. RPM en ruedas)

• Proyectos Arduino/Raspberry Pi para medición magnética

Limitaciones

• Requiere calibración para mediciones precisas

• Sensible a interferencias magnéticas externas

• No es adecuado para campos magnéticos muy débiles (<50 Gauss)
