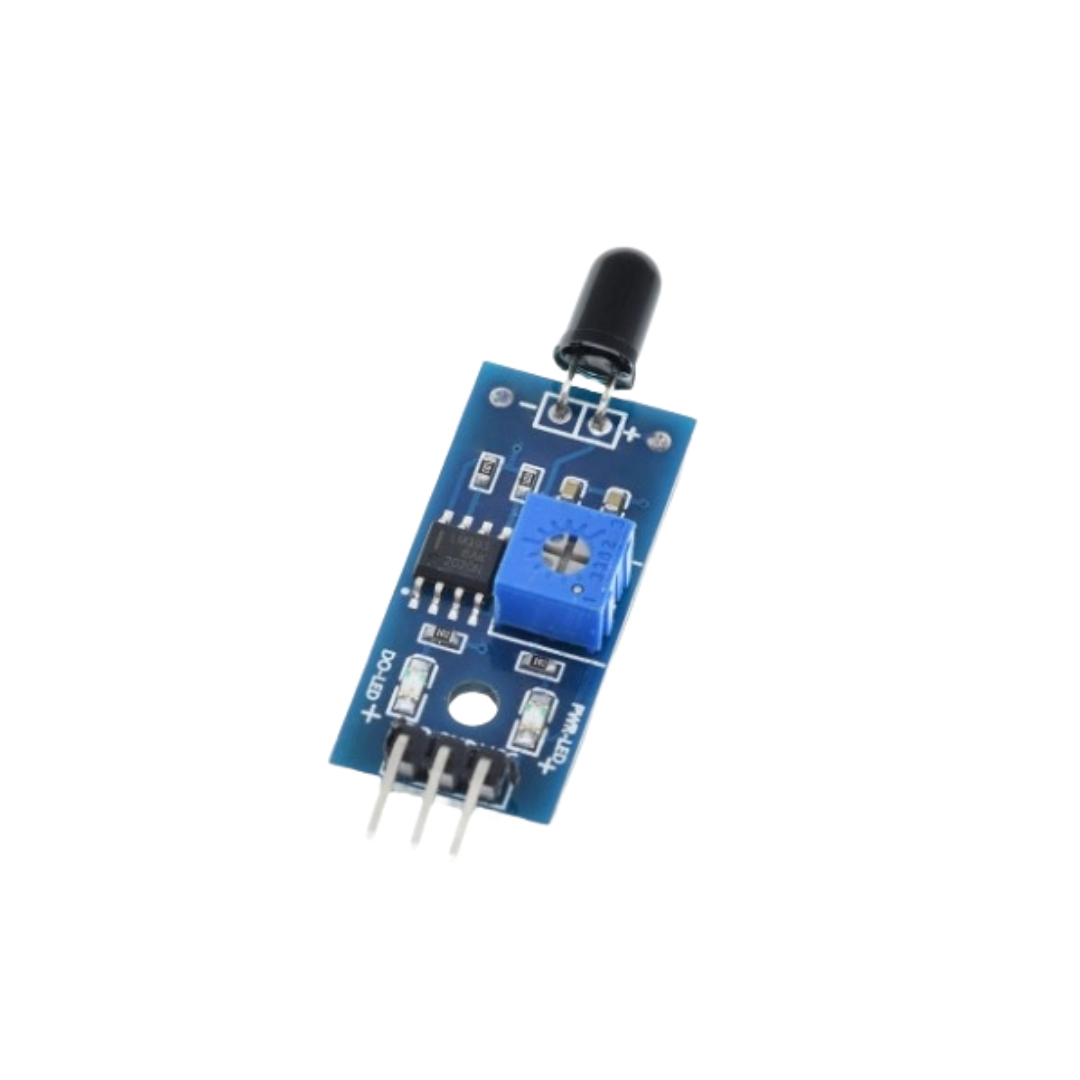

Sensor de Fuego/Flama Infrarrojo

Este es un módulo sensor de llama infrarrojo, ideal para proyectos de alarma contra incendios y robótica (por ejemplo, robots que apagan fuegos).

Voltaje de Operación (VCC): 3.3V a 5V DC (Voltaje amplio).

Corriente de Operación: Aproximadamente 15 mA.

Chip Comparador: Utiliza el chip LM393 para generar la salida digital.

Rango de Detección: Detecta luz infrarroja en el espectro de 760 nm a 1100 nm (nano) de longitud de onda. Esta banda es muy sensible al espectro de una llama.

Ángulo de Detección: Aproximadamente 60 grados.

Distancia de Detección: Hasta 80 cm a 100 cm (dependiendo del tamaño de la llama y la sensibilidad ajustada).

Sensibilidad: Ajustable mediante un potenciómetro azul a bordo (trimmer).

VCC (Alimentación 3.3V - 5V)

GND (Tierra)

DO (Digital Out):

Salida de conmutación (0 o 1).

Genera una señal ALTA (HIGH) o BAJA (LOW) cuando el nivel de llama detectada supera el umbral establecido por el potenciómetro.

AO (Analog Out):

Salida de voltaje analógico.

Proporciona una señal de voltaje variable proporcional a la intensidad de la llama o fuente de luz IR detectada.
