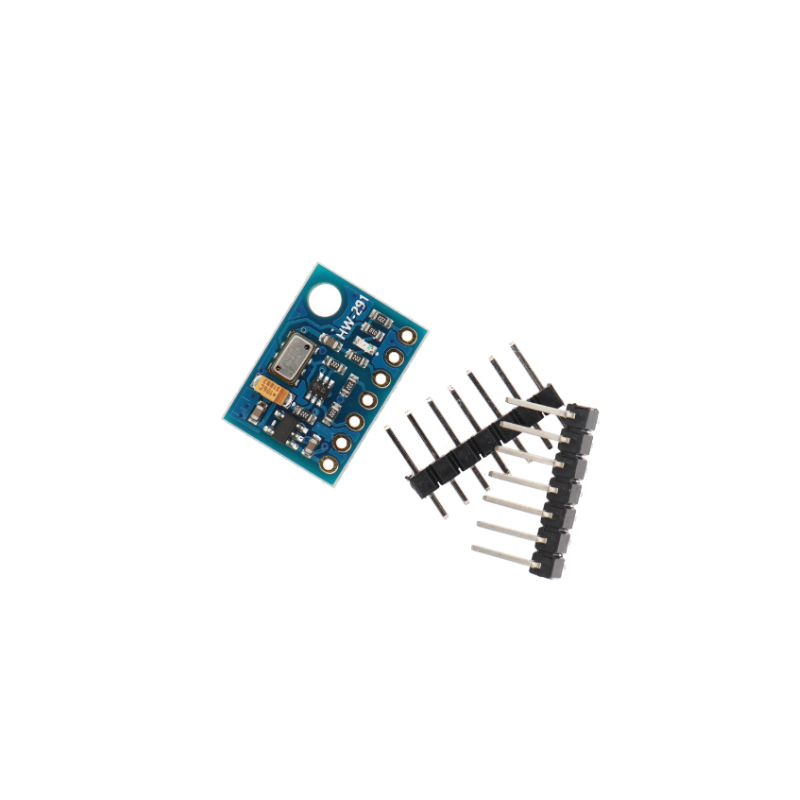

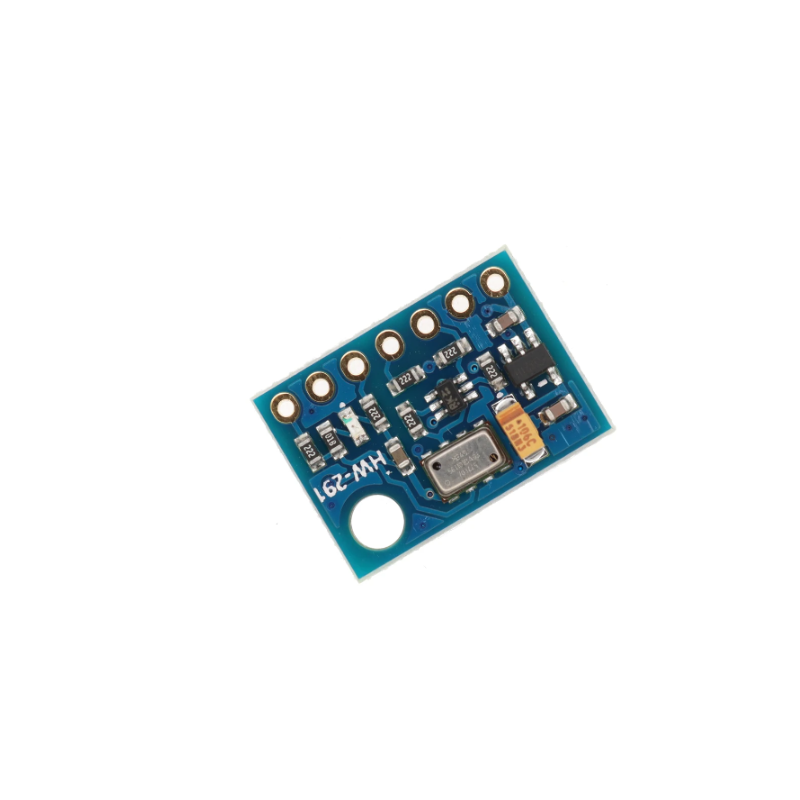

Sensor de Presion MS5611 Altimetro Barometro

El sensor de presión barométrica MS5611 posee una alta precisión y un muy bajo consumo de energía. Forma parte de la nueva generación de sensores basados en la tecnología MEMS que aprovecha la experiencia y el conocimiento comprobados de MEAS Suiza, el principio de detección empleado conduce a una histéresis muy baja y una alta estabilidad de las señales de presión barométrica y temperatura. Este tipo de sensores pueden ser utilizados para calcular la altitud (utilizando la medición de presión barométrica), por lo que es un sensor muy utilizado en sistemas de Autopiloto para Drones (UAVs).

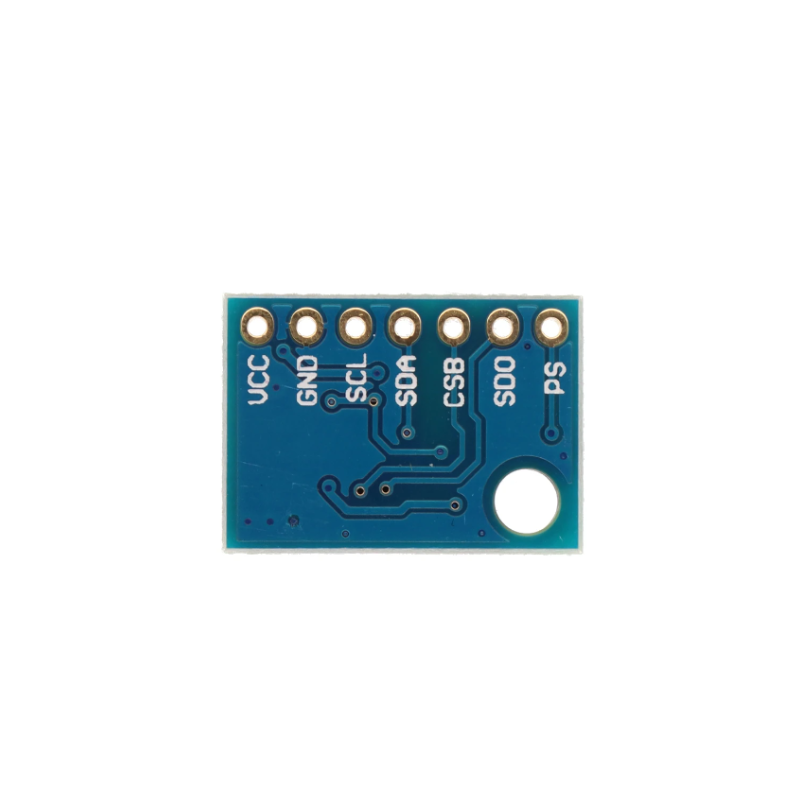

Diseñado para ser conectado directamente a un microcontrolador a través de I2C o SPI, el pin PS define el protocolo a usar: PS sin conectar o conectado a 5V y el modulo trabajará con I2C con dirección I2C de 0x77 (pin CSB a GND) o  0x76 (pin CSB a VCC), si el pin PS esta conectado a GND el módulo opera con SPI con SCL=SCK, SDA=SDI y SDO=SDO. Internamente el MS5611 trabaja a 3.3V pero el módulo incorpora un regulador de voltaje para poder alimentar con 5V, de igual manera integra acondicionadores de voltaje para los pines de comunicación lógica.

Módulo: GY-63

Chip: MS5611

Voltaje de operación: 3.3V - 5V DC

Interfaz de comunicación digital: I2C o SPI

ADC interno de 24 bits

Rango de medición Presión: 10 a 1200 mBar

Resolución de Presión: 0.012 mbar (configurable por software)

Rango de medición Temperatura: -40 C a 85 C

Resolución de Temperatura: 0.01 C

Conversión rápida: 1 ms

Ultra-bajo consumo de energía: 1 uA (en espera <0,15 uA)
