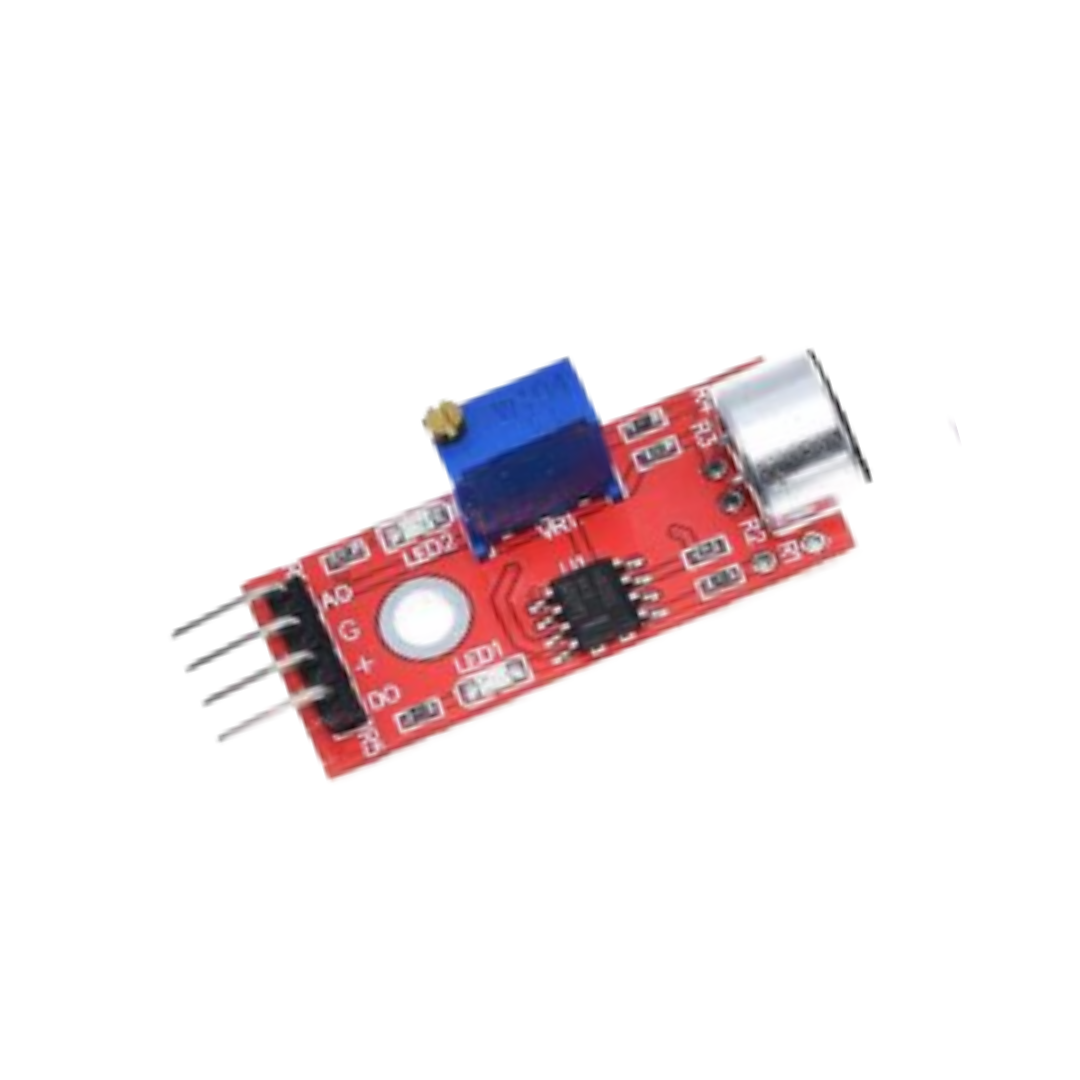

Sensor de Sonido deteccion de sonido KY-038

El módulo sensor de sonido KY-038 es una pequeña placa electrónica diseñada para detectar la presencia de sonido o ruido. El corazón del módulo es un micrófono de condensador que convierte las vibraciones sonoras en una señal eléctrica. Esta señal es luego procesada por un amplificador operacional LM393 para generar una salida digital y una analógica.

• Micrófono de condensador: Este es el sensor principal que capta el sonido. Es sensible a un rango de frecuencias audibles y convierte el sonido en una señal de voltaje proporcional.

• Amplificador operacional LM393: Este circuito integrado se configura como un comparador de voltaje. Compara la señal de voltaje del micrófono con un umbral preestablecido. Cuando el voltaje de la señal del micrófono supera este umbral, el comparador cambia el estado de la salida digital.

• Potenciómetro (VR1): El pequeño tornillo azul en la placa es un potenciómetro de precisión ajustable. Permite ajustar el umbral de sensibilidad del módulo. Al girarlo, puedes definir el nivel de sonido mínimo que el módulo debe detectar para activar la salida digital.

• LED de alimentación (LED1): Un LED indicador de color rojo que se ilumina cuando el módulo recibe energía, confirmando que está encendido.

• LED de estado (LED2): Este LED también es rojo y se ilumina cuando se detecta un sonido que excede el umbral establecido, lo que indica que la salida digital (DO) se ha activado.

• Pines de conexión: El módulo tiene cuatro pines para su conexión a un microcontrolador como Arduino o Raspberry Pi:

  • VCC (+): Pin para la alimentación, generalmente de 3V a 5V.

  • GND (-): Pin de tierra.

  • DO (Salida Digital): Proporciona una señal alta (1) cuando se detecta sonido por encima del umbral y baja (0) cuando el sonido está por debajo.

  • AO (Salida Analógica): Proporciona una señal de voltaje que es directamente proporcional a la intensidad del sonido. Esta salida es útil para medir la variación en el volumen, en lugar de solo detectar un umbral.
