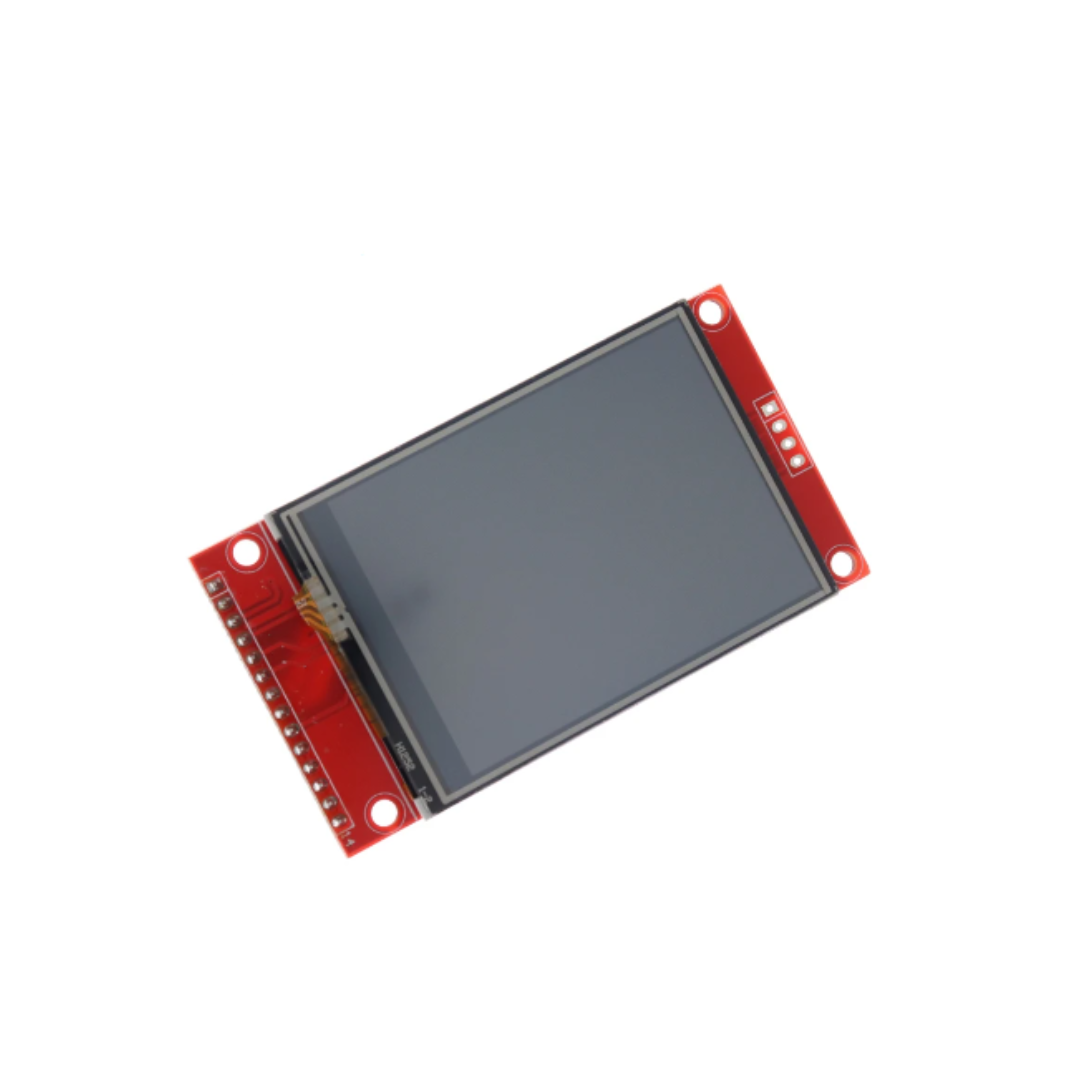

Pantalla Lcd Tft De 2,8 240x320 Spi Arduino

LCD TFT TACTIL 2.8 PULGADAS 240X320 ILI9341

 pantalla TFT  de 2,8 ″ en diagonal 240 × 320 píxeles con control individual de píxeles RGB

puede detectar pulsaciones de dedos en cualquier parte de la pantalla. tiene un controlador integrado con almacenamiento en búfer de RAM para que el microcontrolador no realice casi ningún trabajo.

La pantalla se puede utilizar en dos modos: 8 bits y SPI. Para el modo de 8 bits, necesitará 8 líneas de datos digitales y 4 o 5 líneas de control digital para leer y escribir en la pantalla (12 líneas en total). El modo SPI requiere solo 5 pines en total (entrada de datos SPI, salida de datos, reloj, selección y d / c) pero es más lento que el modo de 8 bits. Además, se requieren 4 pines para la pantalla táctil (2 digitales, 2 analógicos).

Compatibles con 3-5 V con cambiadores de nivel de alta velocidad para que pueda usarlos con cualquier microcontrolador . Si opta por el modo SPI, también puede aprovechar el zócalo de la tarjeta MicroSD integrada para mostrar imágenes.

Utiliza el chip ILI9341.

Resolución de pantalla: 240x320 píxeles de color.

Pantalla sensible al tacto compatible con la biblioteca URTouch Arduino.

Gráficos compatibles con Adafruit_GFX con bibliotecas Arduino Adafruit_ILI9341.>

Compatible con STM32.

Utiliza lógica y suministro de 3.3V.

Video de un programa de demostración que se ejecuta en un Uno - video.

El código del programa de demostración está disponible aquí.

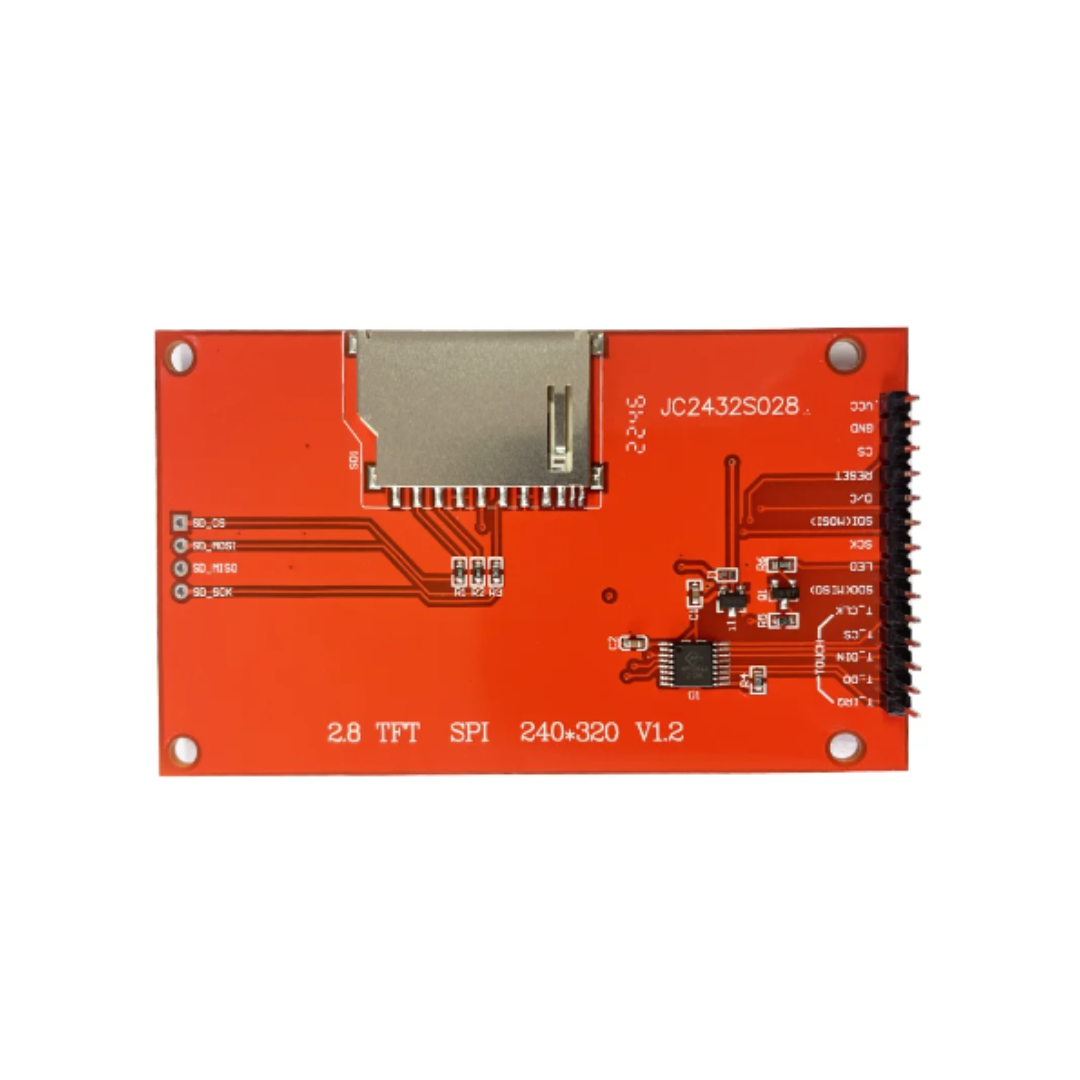

Pin-out.

El encabezado de 14 vías está marcado:

1. T_IRQ

2. T_DO

3. T_DIN

4. T_CS

5. T_CLK

6. SDO (MISO)

7. LED

8. SCK

9. SDI (MOSI)

10. DC

11. RESET

12. CS

13. GND

14. VCC

También hay 4 conexiones para comunicarse con la ranura de la tarjeta SD:

1. SD_CS

2. SD_MOSI

3. SD_MISO

4. SD_SCK
