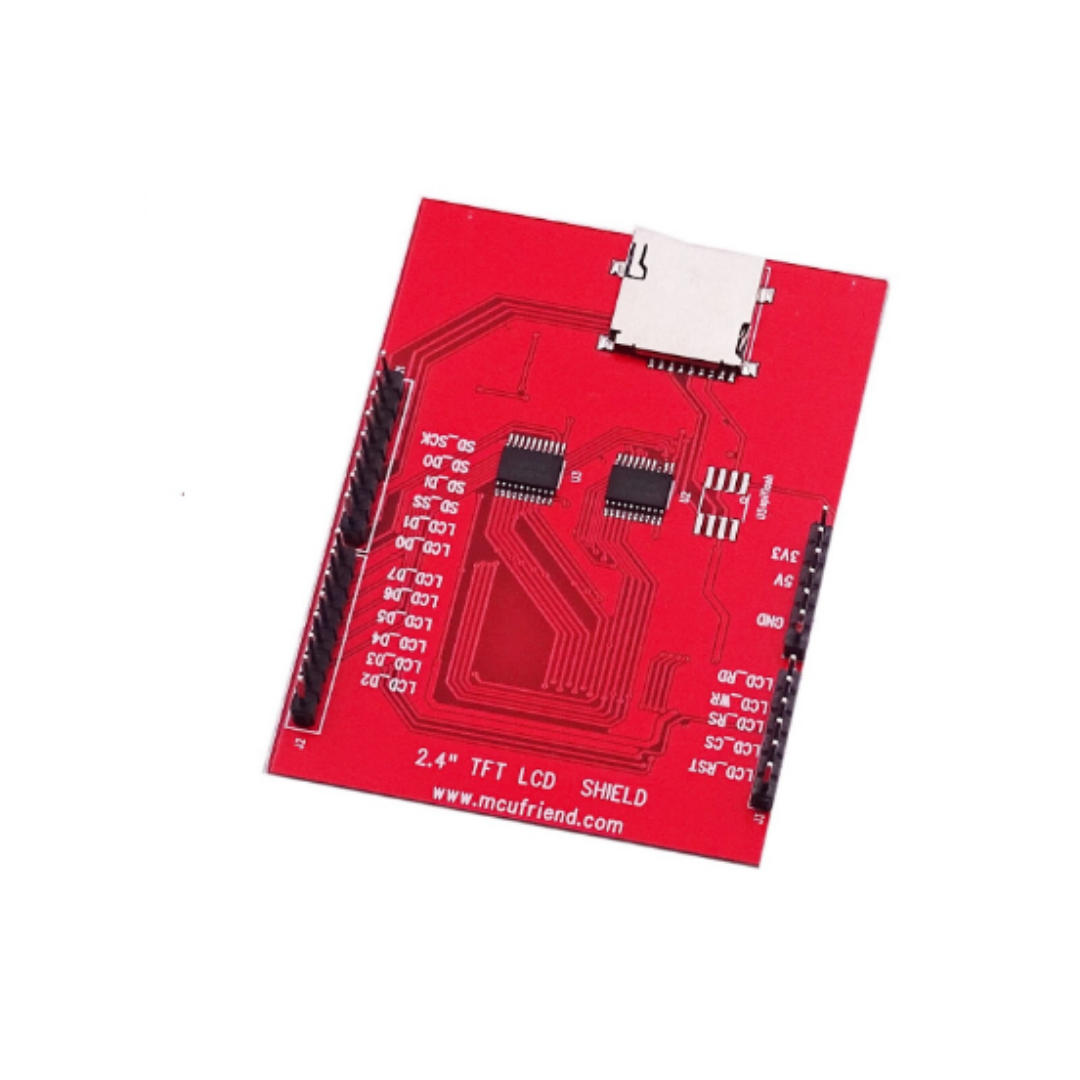

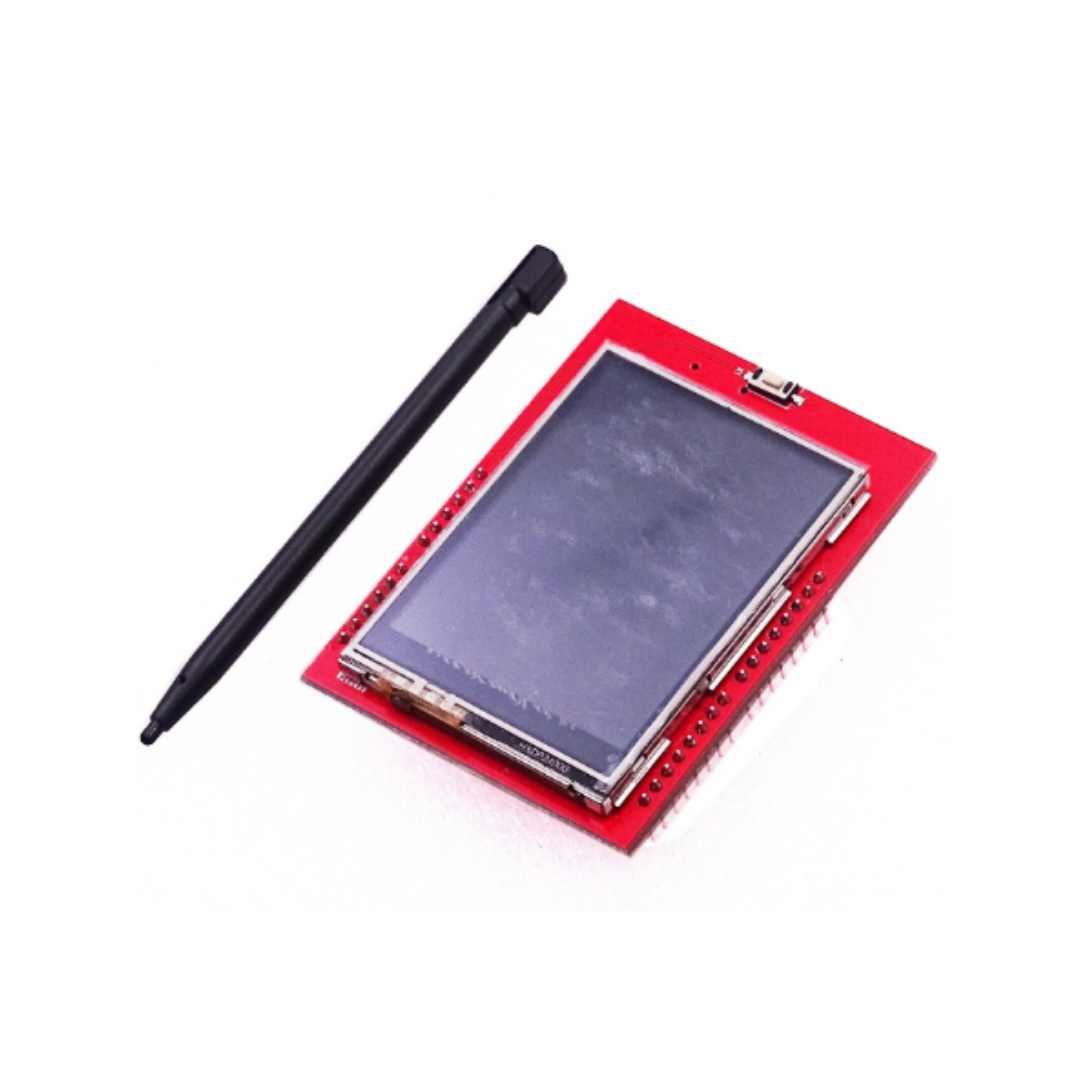

Pantalla Táctil Lcd Tft 2,4''

Este LCD TFT es diseñada para ser utilizada con la board Arduino UNO

Esta pantalla es táctil, detectando la presión dactilar en cualquier zona de la LCD, siendo esta su principal característica. Tiene incluida un compartimiento para tarjeta microSD. La pantalla TFT de la LCD es de 2.4 pulgadas, con una resolución de 240px X 320px, brillante de retroiluminación LED (varía si se le conecta un transistor) con una gama de colores amplia (18 bits, hasta 262000 diferentes tonos).

Características:
Tipo ------ TFT

Interfaz digital ------ 8 bits (4 líneas de control)

Panel de control táctil ------ SPFD5408 (RAM de video)

Voltaje de alimentación ------ 5V (3.3V niveles lógicos)

Corriente de funcionamiento ------ 300mA

Compartimiento ------ microSD

Colores ------ 65K

Driver ------ ST7781

Pines digitales ------ 5-13

Pines analógicos ------ 0-3

Pulgadas ------ 2.4 pulgadas

Resolución ------ 240px X 320px

Gama de colores ------ 18 bits (262000 tonos)


Arduino Pin LCD Shield Pin Use
3.3V 3.3V Power
5V 5V Power
GND GND Power
A0 LCD_RD LCD Control
A1 LCD_WR TOUCH_YP LCD Control / Touch Data
A2 LCD_RS TOUCH_XM LCD Control / Touch Data
A3 LCD_CS LCD Control
A4 LCD_RST LCD Reset
D2 LCD_D2 LCD Data
D3 LCD_D3 LCD Data
D4 LCD_D4 LCD Data
D5 LCD_D5 LCD Data
D6 LCD_D6 / TOUCH XP LCD Data/ Touch Data
D7 LCD_D7 / TOUCH YM LCD Data / Touch Data
D8 LCD_D0 LCD Data
D9 LCD_D1 LCD Data
D10 SD_CS SD Select
D11 SD_DI SD Data
D12 SD_DO SD Data
D13 SD_SCK SD Clock
